TPD 50-240/2 A-F-A-BQQE-IW1 [96087249]
TPD 50-240/2 A-F-A-BQQE-IW1 [96087249]
No se pudo cargar la disponibilidad de retiro

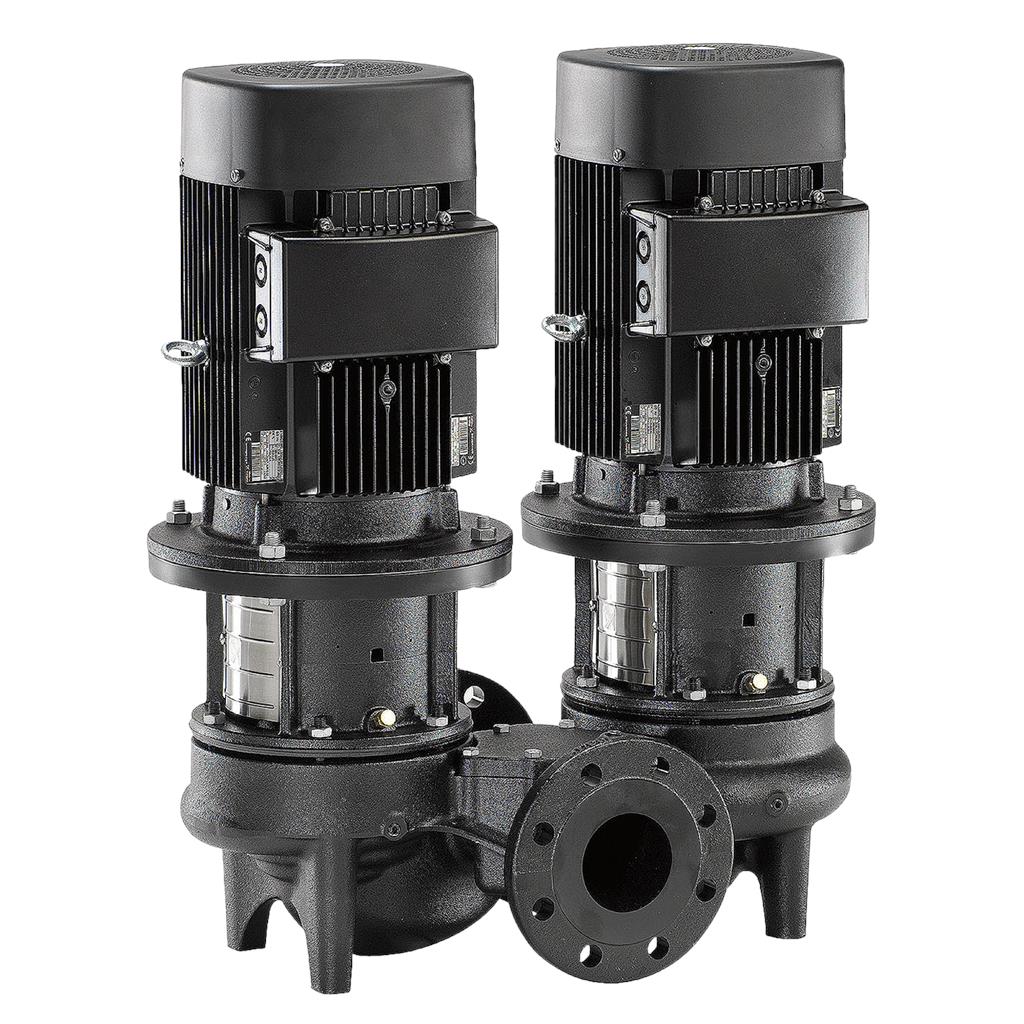

Bomba doble de una etapa, acoplamiento cerrado y voluta con puertos de aspiración y descarga en línea de idéntico diámetro. La bomba doble cuenta con dos cabezales motores paralelos. El diseño de la bomba incluye un sistema de extracción superior que facilita el desmontaje del cabezal motor (el motor, el cabezal de la bomba y el impulsor) con fines de mantenimiento o reparación sin necesidad de desconectar las tuberías de la carcasa de la bomba. Cada cabezal motor está equipado con un cierre de fuelle de caucho no equilibrado. El cierre mecánico satisface los requisitos establecidos por la norma EN 12756. La conexión de las tuberías se lleva a cabo por medio de bridas DIN de PN 16 (normas EN 1092-2 e ISO 7005-2). Cada cabezal motor está equipado con un motor asíncrono refrigerado por ventilador de idéntico tamaño.
Specs Table
| Paneles control: | |
| Frequency converter: | None |
| Líquido: | |
| Líquido bombeado: | Agua |
| Rango de temperatura del líquido: | -25 .. 120 °C |
| Temperatura del líquido durante el funcionamiento: | 20 °C |
| Densidad: | 998.2 kg/m³ |

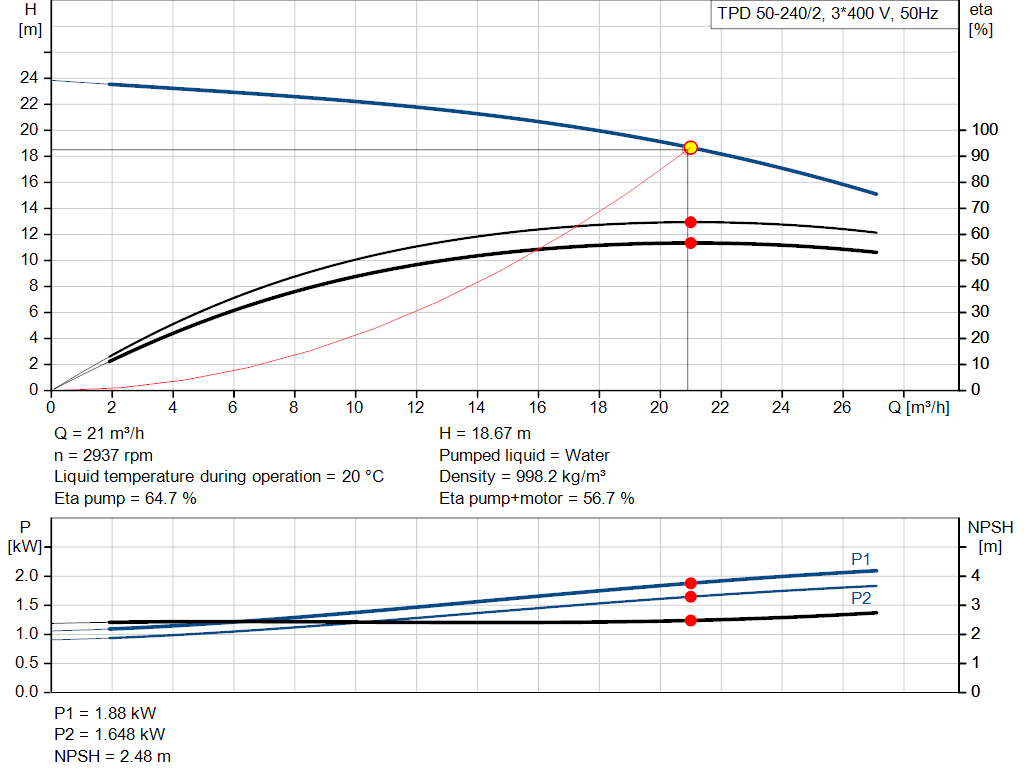

| Técnico: | |
| Velocidad predeterminada: | 2900 rpm |
| Caudal nominal: | 20.9 m³/h |
| Altura nominal: | 18.5 m |
| Diámetro real del impulsor: | 130 mm |
| Cierre primario: | BQQE |
| Código del cierre: | BQQE |
| Tolerancia de curva: | ISO9906:2012 3B2 |
| Materiales: | |
| Cuerpo hidráulico: | Fundición |
| Carcasa de la bomba: | EN-GJL-250 |
| ASTM class 35 | |
| Impulsor: | Fundición |
| EN-GJL-200 | |
| ASTM class 30 | |
| Instalación: | |
| Rango de temperaturas ambientes: | -30 .. 60 °C |
| Presión de trabajo máxima: | 16 bar |
| Presión máxima a la temp. declarada: | 16 bar / 120 °C |
| Normativa de conexión de tubería: | EN 1092-2 |
| Tipo de conexión: | DIN |
| Tamaño de la conexión: | DN 50 |
| Presión nominal para la conexión: | PN 16 |

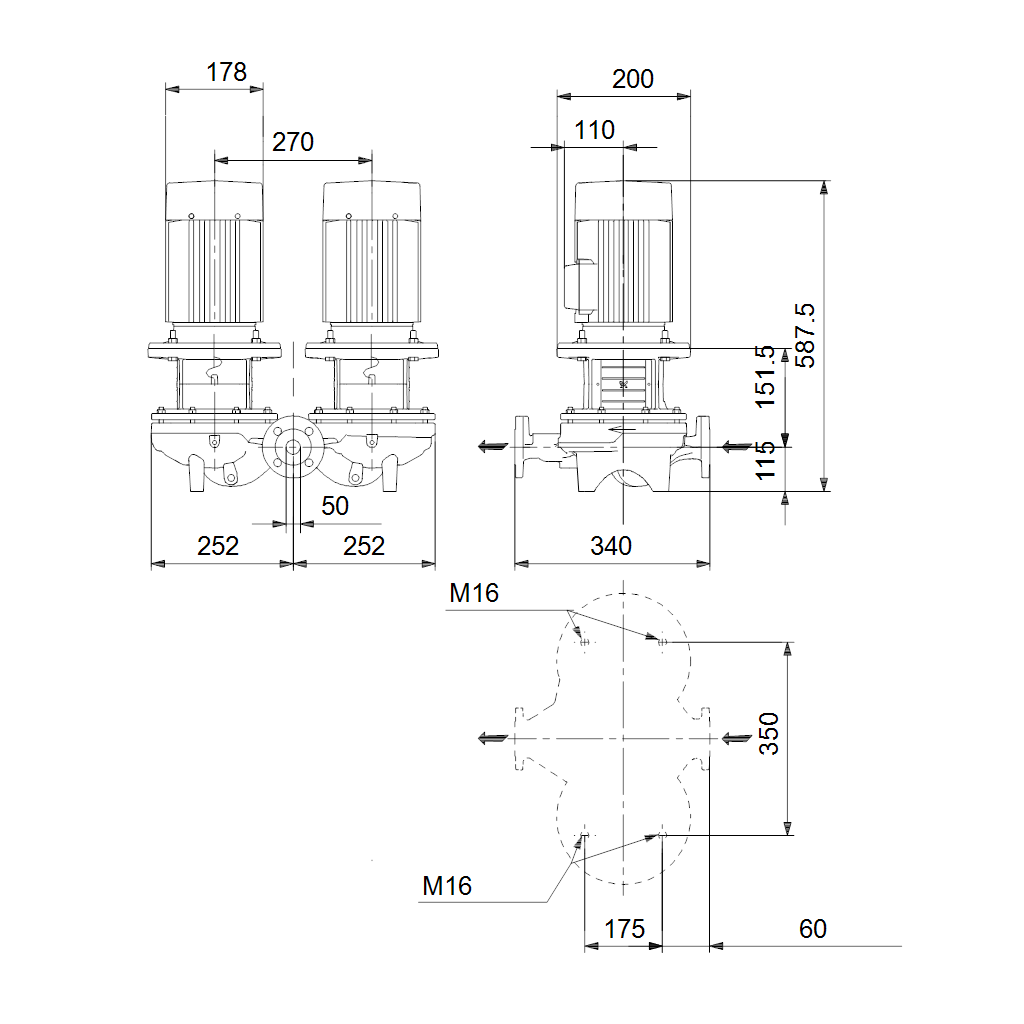

| Longitud puerto a puerto: | 340 mm |
| Tamaño de la brida del motor: | FF165 |

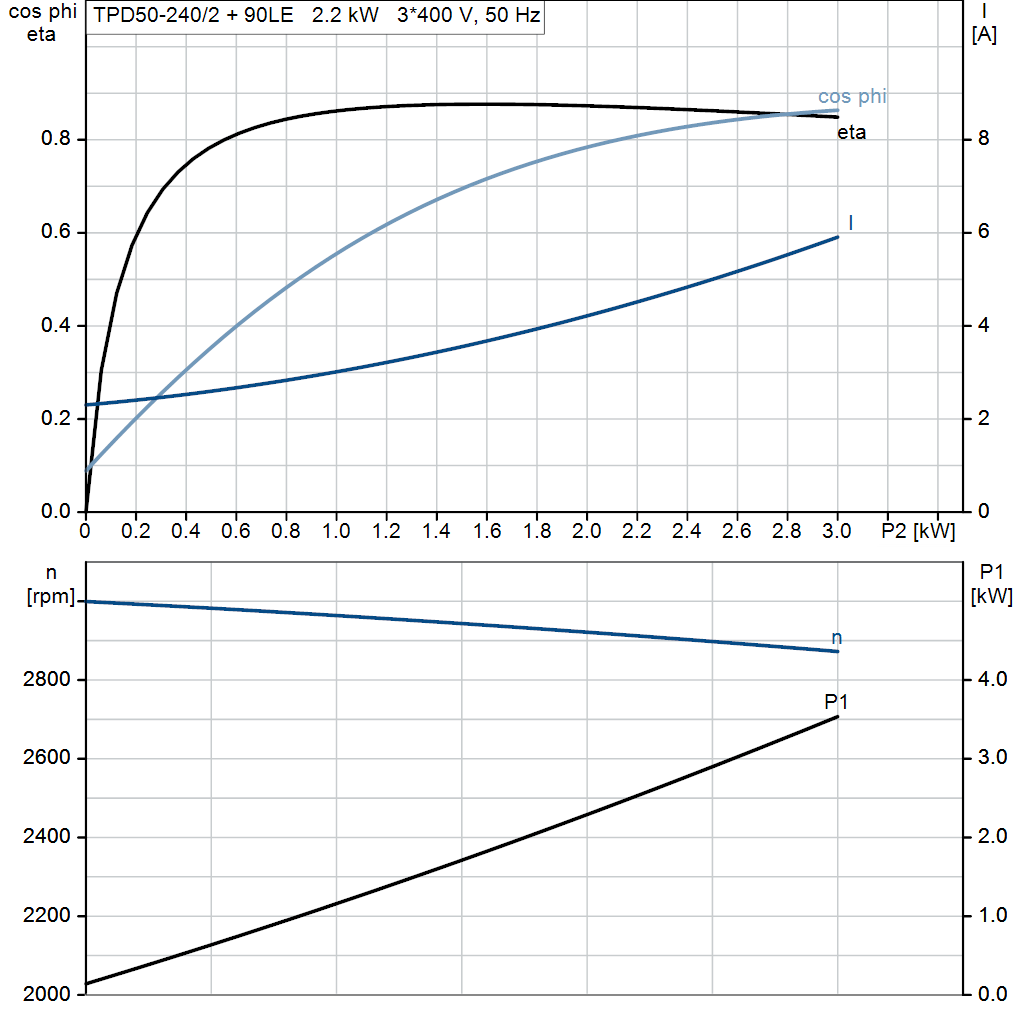

| Datos eléctricos: | |
| Tipo de motor: | 90LE |
| Potencia nominal - P2: | 2.2 kW |
| Frecuencia de red: | 50 Hz |

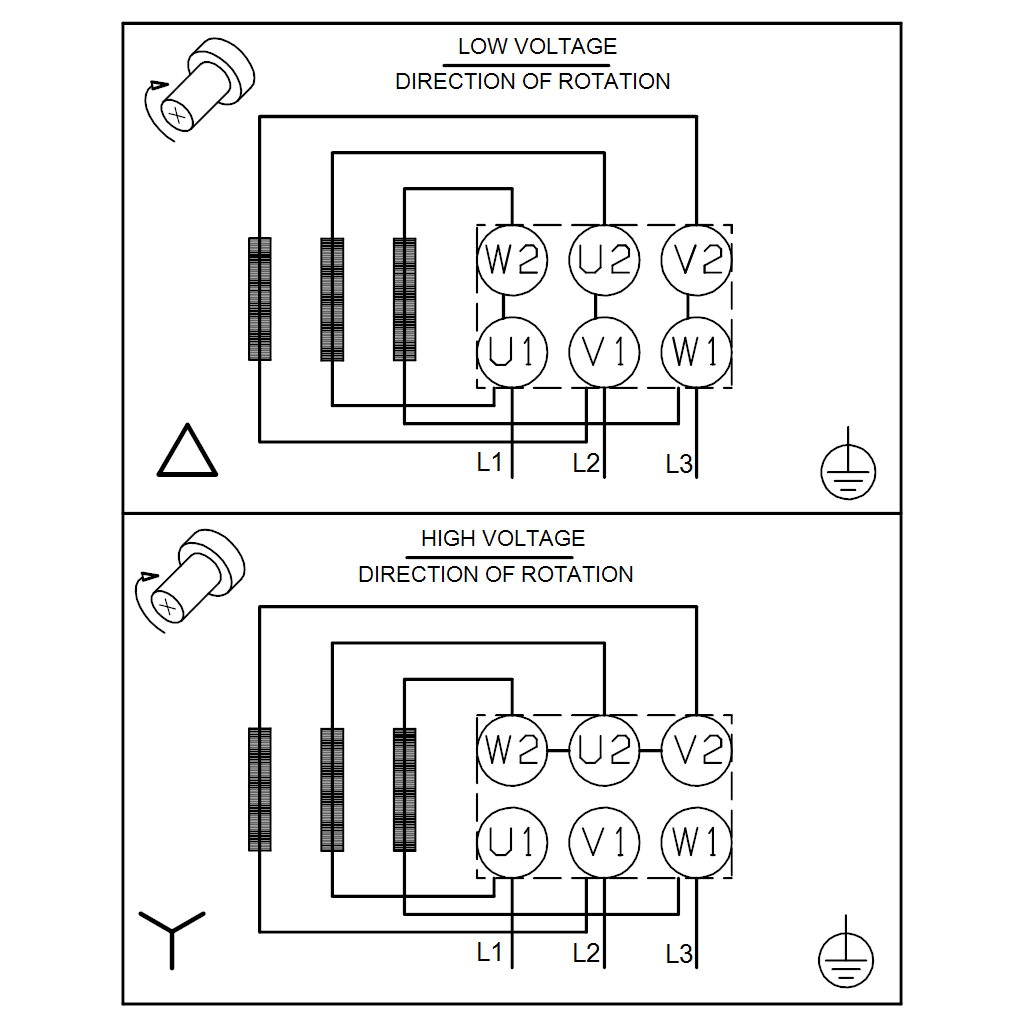

| Tensión nominal: | 3 x 380-415D V |
| Intensidad nominal: | 4.65 A |
| Intensidad de arranque: | 840-920 % |
| Velocidad nominal: | 2890-2910 rpm |
| Clase eficiencia IE: | IE3 |
| Eficiencia del motor a carga total: | 85.9 % |
| Eficiencia del motor a una carga de 3/4: | 88.2-87.2 % |
| Eficiencia del motor a una carga de 1/2: | 88.0-85.5 % |
| Número de polos: | 2 |
| Grado de protección (IEC 34-5): | 55 Dust/Jetting |
| Clase de aislamiento (IEC 85): | F |
| Motor N.º: | 99605763 |
| Otros: | |
| Índice de eficiencia mínima, IE min: | 0.70 |
| Peso neto: | 104 kg |
| Peso bruto: | 129 kg |
| Volumen de transporte: | 0.683 m³ |
| País de origen.: | HU |
| Tarifa personalizada n.º: | 84137065 |
