SEV.80.100.22.4.50E [96780681]
SEV.80.100.22.4.50E [96780681]
No se pudo cargar la disponibilidad de retiro

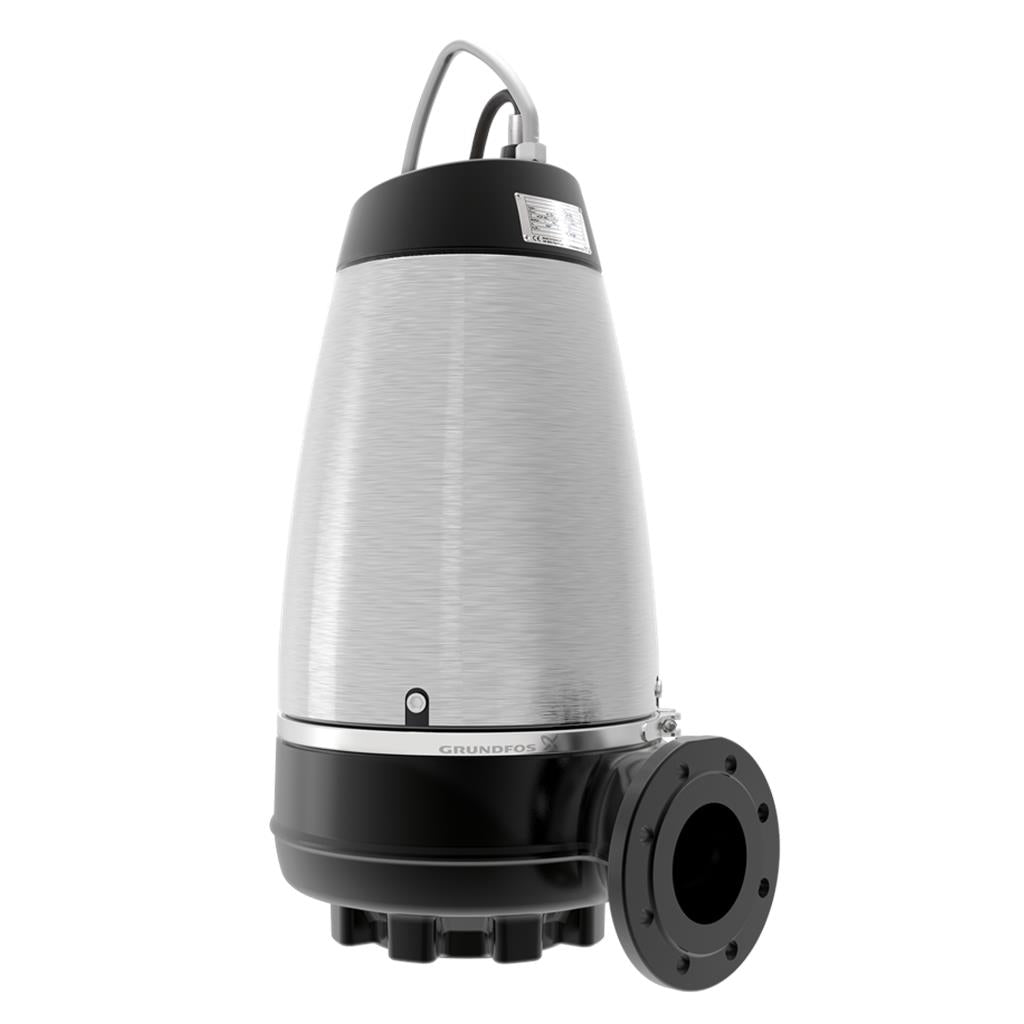

Bomba centrífuga de una etapa, no autocebante, diseñada específicamente para la gestión de aguas residuales, aguas de proceso y aguas fecales sin filtrar. La bomba está diseñada para el funcionamiento intermitente y continuo. El sistema de refrigeración, que no precisa líquido ni mantenimiento, garantiza la posibilidad de usar la bomba en instalaciones sumergidas o secas. El eficiente impulsor SuperVortex admite el paso de fibras largas y sólidos de hasta 80 mm, y es apto para aguas residuales con un contenido máximo de materia seca del 5 %. Un exclusivo sistema de montaje con acoplamiento de acero inoxidable permite el desmontaje rápido y sencillo de la bomba de la unidad motriz para su inspección y mantenimiento. No se requieren herramientas especiales.
Specs Table
| Paneles control: | |
| Sensor de humedad: | sin sensores de humedad |
| Detector de agua en aceite: | sin detector de agua en aceite |
| Sensor temp.: | N |
| Líquido: | |
| Rango de temperatura del líquido: | 0 .. 40 °C |
| Temperatura del líquido durante el funcionamiento: | 20 °C |
| Densidad: | 998.2 kg/m³ |
| Técnico: | |

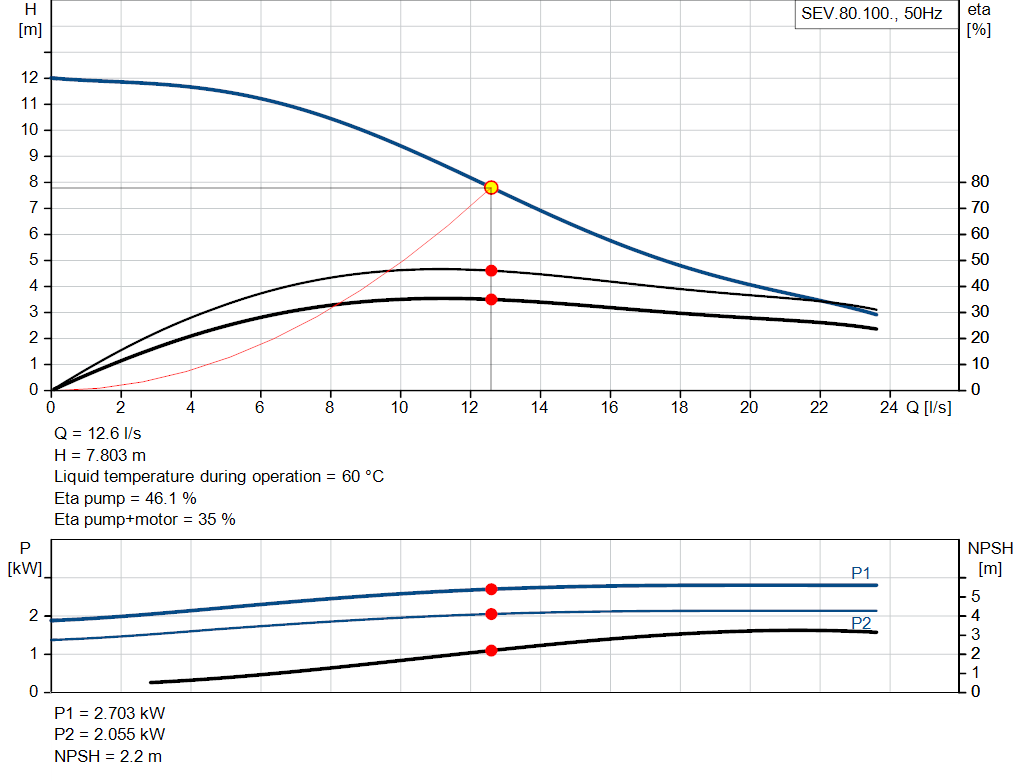

| Caudal nominal: | 12.6 l/s |
| Caudal máximo: | 23.6 l/s |
| Altura nominal: | 7.786 m |
| Tipo de impulsor: | SUPER VORTEX |
| Partícula máx.: | 80 mm |
| Eficiencia hidráulica máx.: | 47 % |
| Homologaciones: | EN12050-1 |
| Tolerancia de curva: | ISO9906:2012 3B2 |
| Cooling jacket (Yes/No): | Y |
| Materiales: | |
| Cuerpo hidráulico: | Fundición |
| Carcasa de la bomba: | EN 1561 EN-GJL-250 |
| Impulsor: | Fundición |
| EN 1561 EN-GJL-250 | |
| Cierre: | SiC/SiC |
| Secondary shaft seal: | CER/CARNBR |
| Instalación: | |
| Rango de temperaturas ambientes: | 0 .. 40 °C |
| Presión de trabajo máxima: | 6 bar |
| Tipo de conexión de entrada: | DIN |
| Tipo de conexión de salida: | DIN |

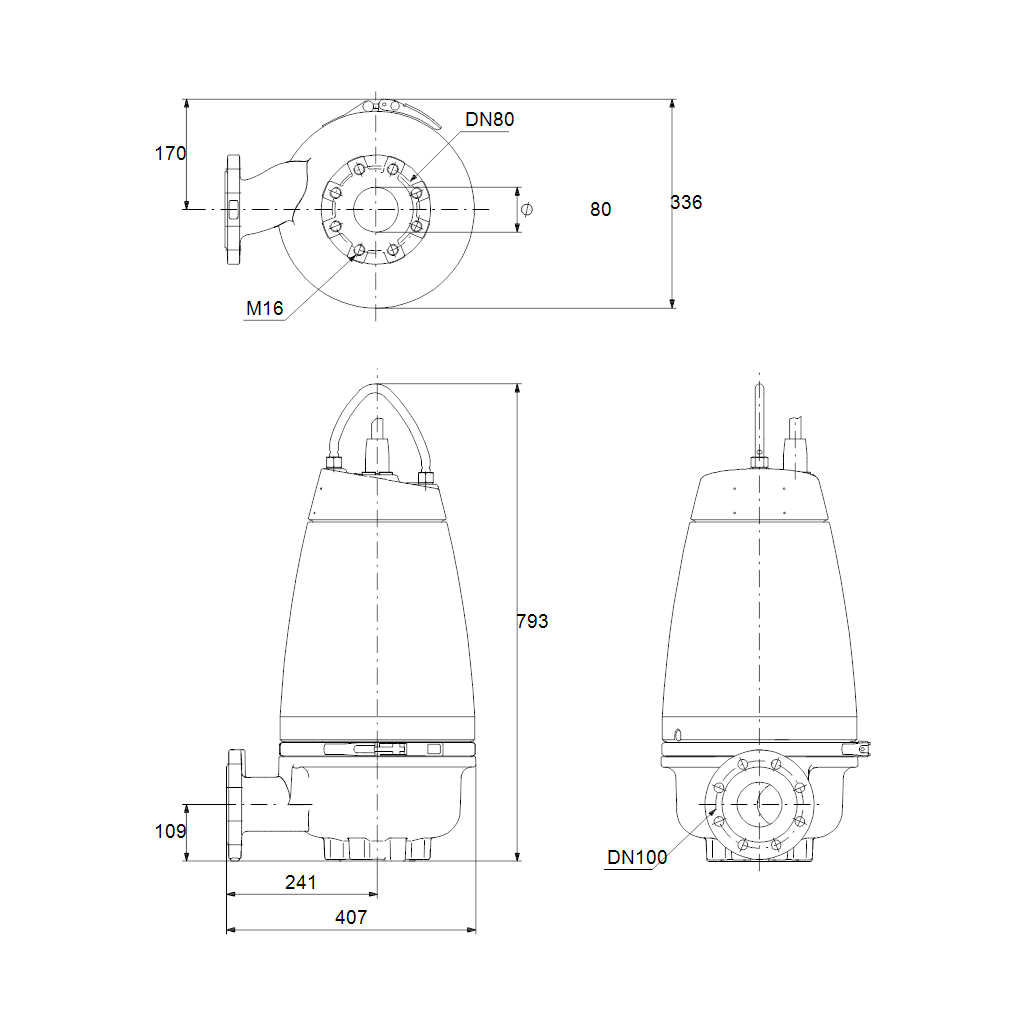

| Tamaño de la conexión de entrada: | DN 80 |
| Tamaño de la conexión de salida: | DN 100 |
| Pressure rating for outlet connection: | PN 10 |
| Maximum installation depth: | 7 m |
| Inst. en seco/húmeda: | DRY/SUBMERGED |
| Auto coupling: | 96090994 |
| Datos eléctricos: | |
| Potencia de entrada P1: | 2.9 kW |
| Potencia nominal - P2: | 2.2 kW |
| Frecuencia de red: | 50 Hz |
| Tensión nominal: | 3 x 220-240 V |
| Toler. tensión: | +6/-10 % |
| Arranques máx. por hora: | 20 |
| Intensidad nominal: | 10.6 A |
| Intensidad nominal con una carga de 3/4: | 8.3 A |
| Intensidad nominal con una carga de 1/2: | 7.3 A |
| Intensidad de arranque: | 55 A |
| Intensidad nominal sin carga: | 6.2 A |
| Cos phi - Factor de potencia: | 0.74 |
| Cos phi - Factor de potencia a carga nula: | 0.13 |
| Cos phi - Factor de potencia a 3/4 de carga: | 0.66 |
| Cos phi - Factor de potencia a 1/2 de carga: | 0.53 |
| Velocidad nominal del accionador: | 1445 rpm |
| Par de rotor enclavado: | 32 Nm |
| Par máximo de motor: | 45 Nm |
| Moment of Inertia: | 0.024 kg m² |
| Eficiencia del motor a carga total: | 76.3 % |
| Eficiencia del motor a una carga de 3/4: | 75.2 % |
| Eficiencia del motor a una carga de 1/2: | 70.9 % |
| Número de polos: | 4 |
| Método de arranque: | Direct-on-line (DOL) |
| Grado de protección (IEC 34-5): | IP68 |
| Clase de aislamiento (IEC 85): | F |
| Resistente a explosiones: | no |
| Protección de motor integrada: | PTO |
| Thermal protection: | Internal |

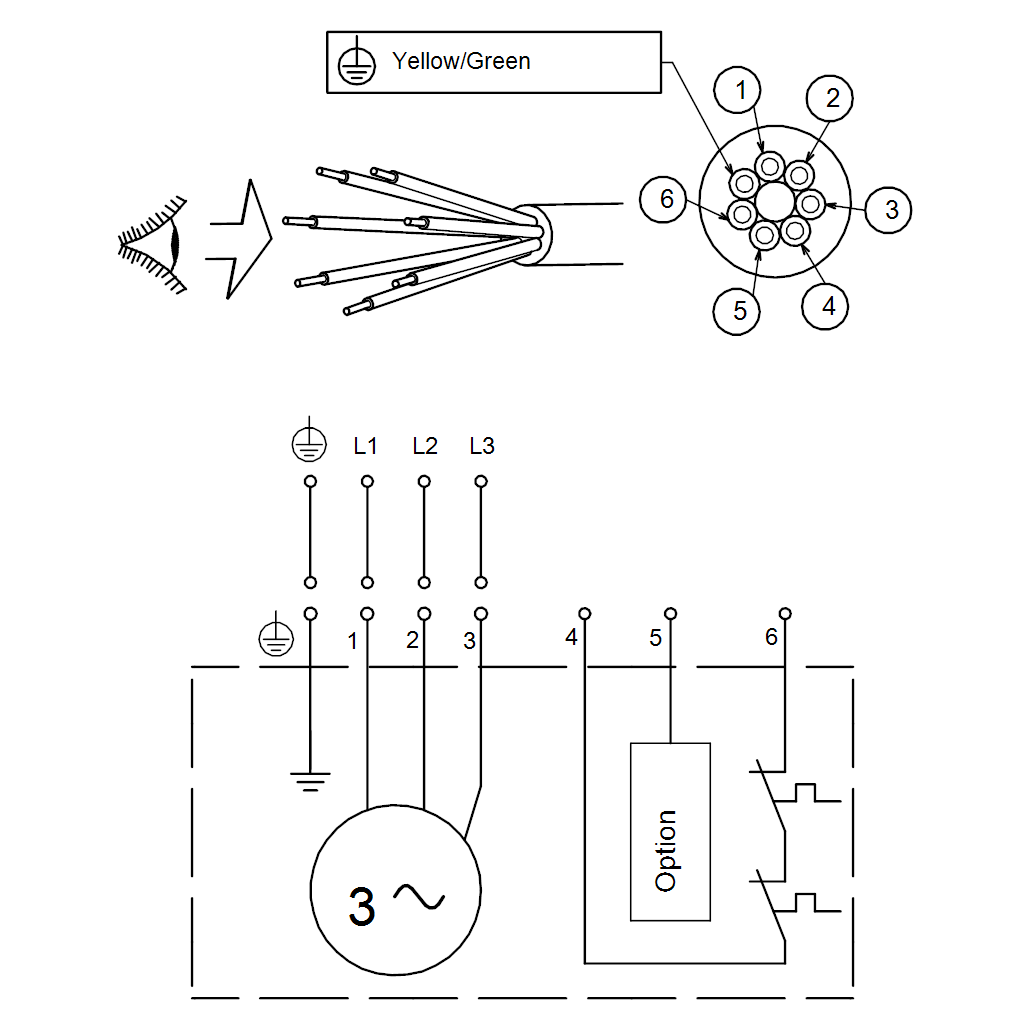

| Tipo cable: | Lyniflex |
| Longitud del cable de potencia: | 10 m |
| Enchufe: | No plug |
| Otros: | |
| Peso neto: | 112 kg |
| Peso bruto: | 123 kg |
