NB 32-125/115 AAF2AESBAQECW3 [95108940]
NB 32-125/115 AAF2AESBAQECW3 [95108940]
No se pudo cargar la disponibilidad de retiro

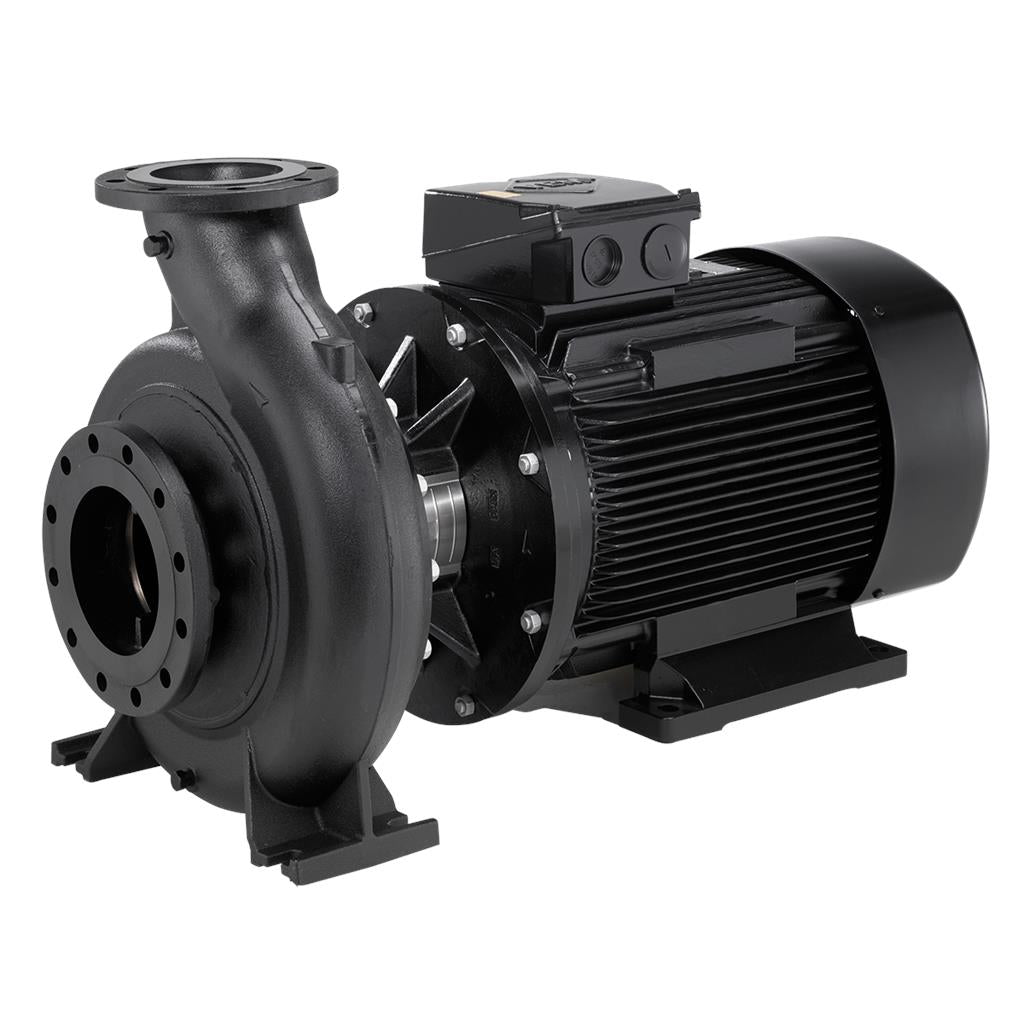

Bomba centrífuga de voluta, no autocebante y de una etapa, diseñada de acuerdo con la norma ISO 5199, con dimensiones y rendimiento nominal de acuerdo con la norma EN 733 (10 bar). Las bridas son de PN 16 y sus dimensiones satisfacen los requisitos establecidos por la norma EN 1092-2. La bomba posee un puerto de aspiración axial, un puerto de descarga radial, eje horizontal y un diseño que facilita la extracción del motor, el soporte del motor, la cubierta y el impulsor sin necesidad de desmontar la carcasa de la bomba ni las tuberías. El cierre de fuelle de caucho no equilibrado satisface los requisitos establecidos por la norma DIN EN 12756. La bomba está acoplada directamente a un motor asíncrono refrigerado por ventilador.
Specs Table
| Paneles control: | |
| Frequency converter: | None |
| Sensor de presión: | N |
| Líquido: | |
| Líquido bombeado: | Agua |
| Rango de temperatura del líquido: | 0 .. 120 °C |
| Temperatura del líquido durante el funcionamiento: | 20 °C |
| Densidad: | 998.2 kg/m³ |
| Técnico: | |
| Velocidad predeterminada: | 1420 rpm |

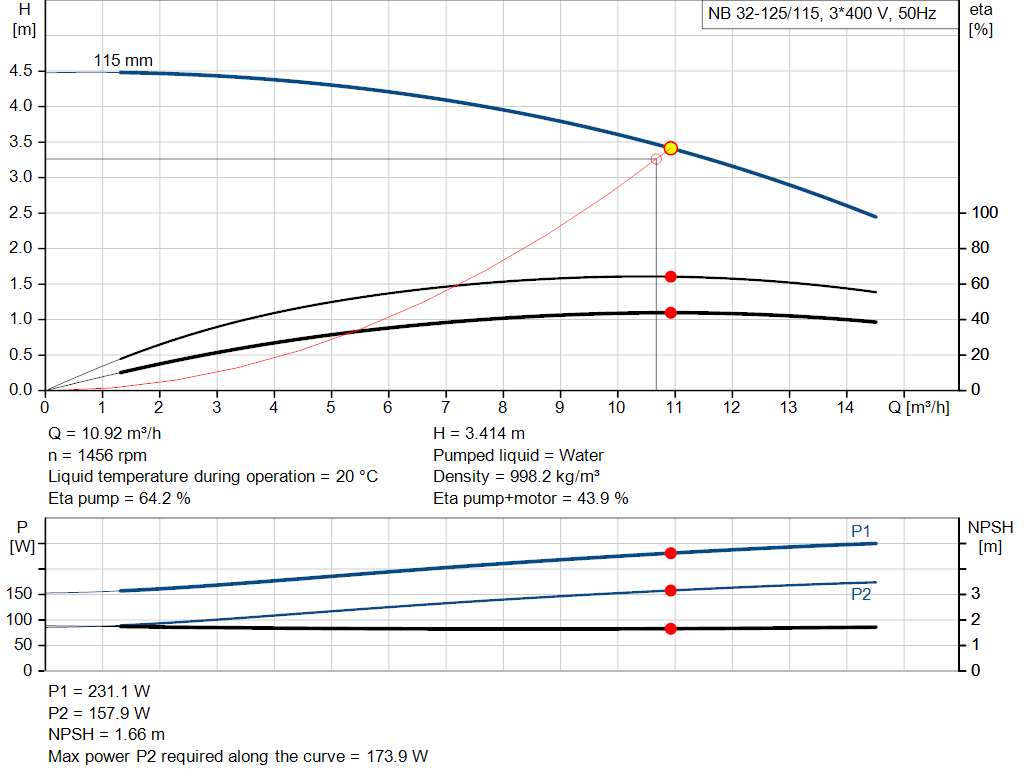

| Caudal nominal: | 10.67 m³/h |
| Altura nominal: | 3.261 m |
| Diámetro real del impulsor: | 115 mm |
| Diámetro nominal del impulsor: | 125 |
| Disp. de cierre: | Single |
| Cierre primario: | BAQE |
| Código del cierre: | BAQE |
| Tolerancia de curva: | ISO9906:2012 3B2 |
| Diseño rodamiento: | Standard |
| Materiales: | |
| Cuerpo hidráulico: | Fundición |
| Carcasa de la bomba: | EN-GJL-250 |
| ASTM class 35 | |
| Mat. de anillo de desgaste: | Latón |
| Impulsor: | Fundición |
| EN-GJL-200 | |
| ASTM class 30 | |
| Internal pump house coating: | CED |
| Eje: | Stainless steel |
| EN 1.4301 | |
| AISI 304 | |
| Instalación: | |
| Temperatura ambiente máxima: | 40 °C |
| Presión de trabajo máxima: | 16 bar |
| Normativa de conexión de tubería: | EN 1092-2 |

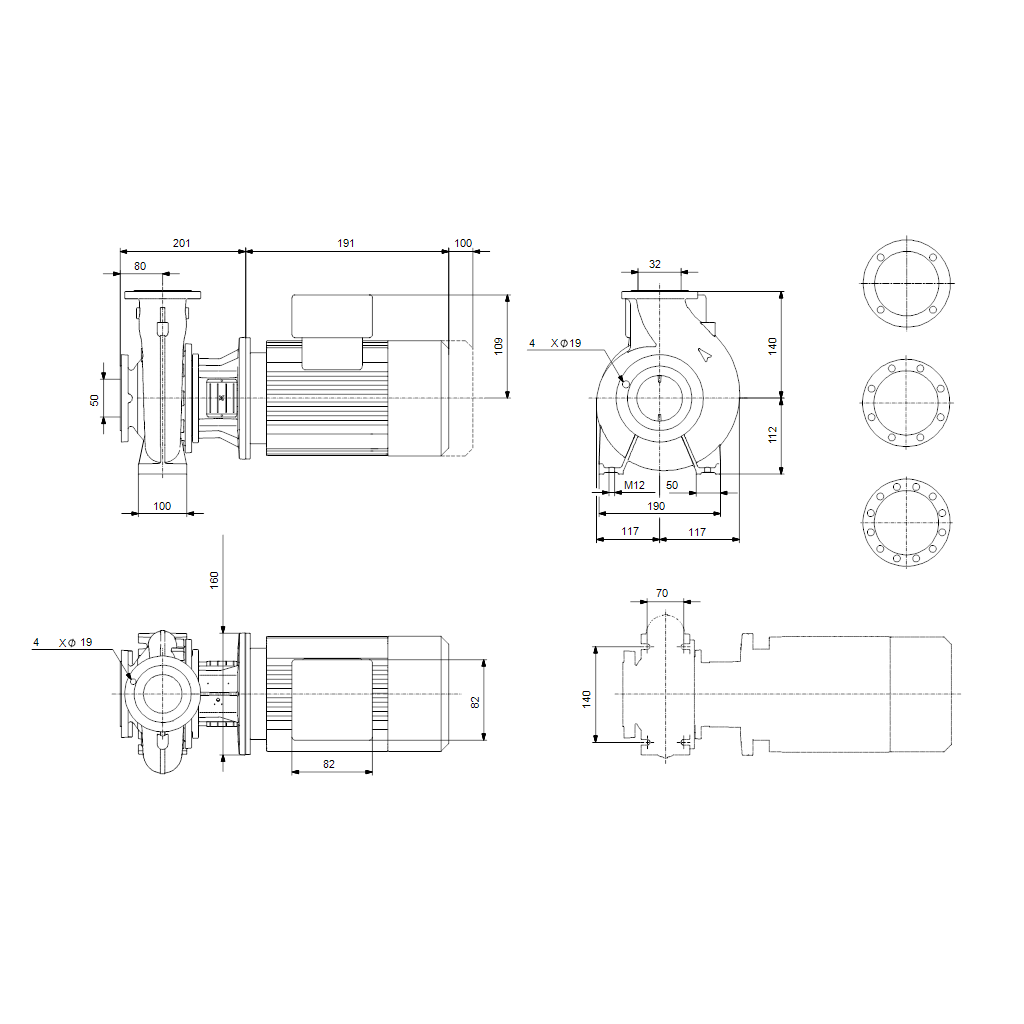

| Tamaño de la conexión de entrada: | DN 50 |
| Tamaño de la conexión de salida: | DN 32 |
| Presión nominal para la conexión: | PN 16 |
| Lubricación de rodamiento: | Grease |
| Carcasa de bomba con pie: | Yes |
| Sí = Con bloque de soporte, No = Sin bloque de soporte: | N |
| Datos eléctricos: | |
| Tipo de motor: | 71A |

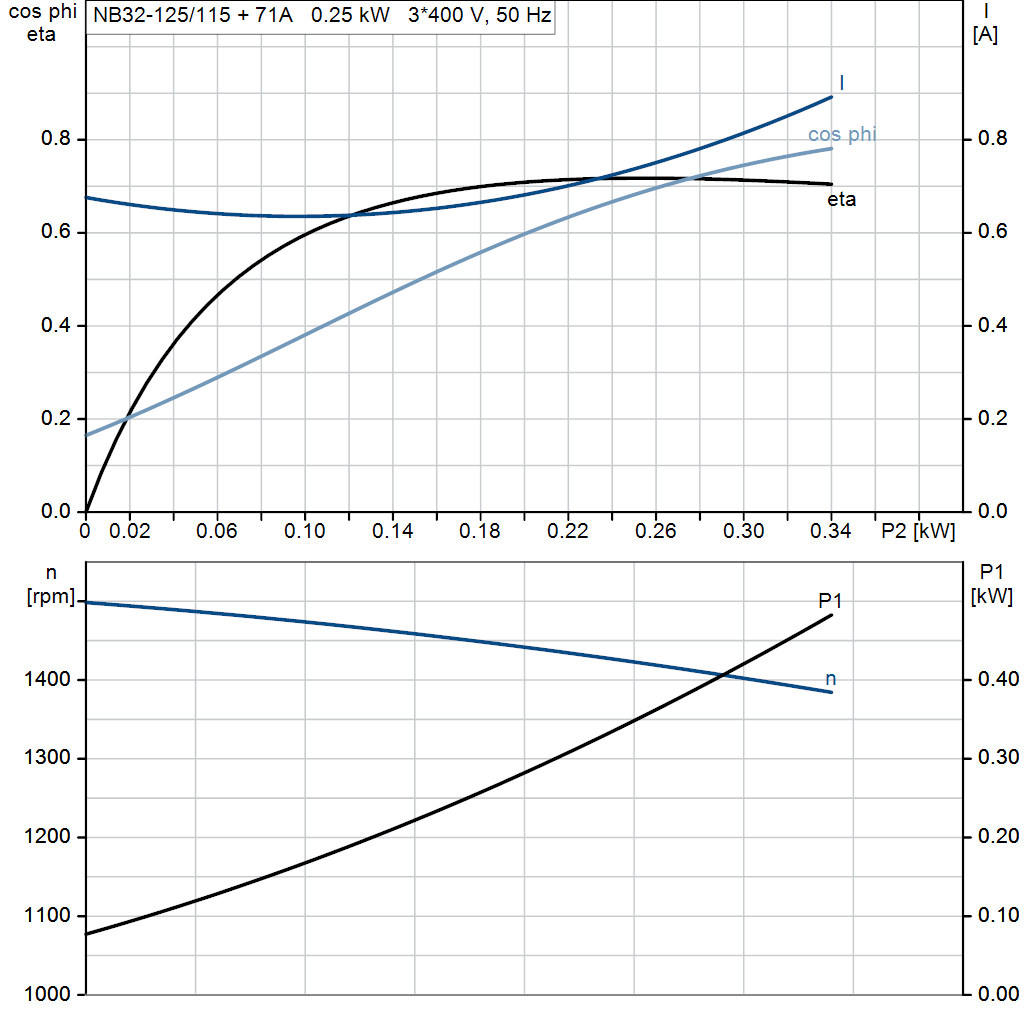

| Potencia nominal - P2: | 0.25 kW |
| Frecuencia de red: | 50 Hz |

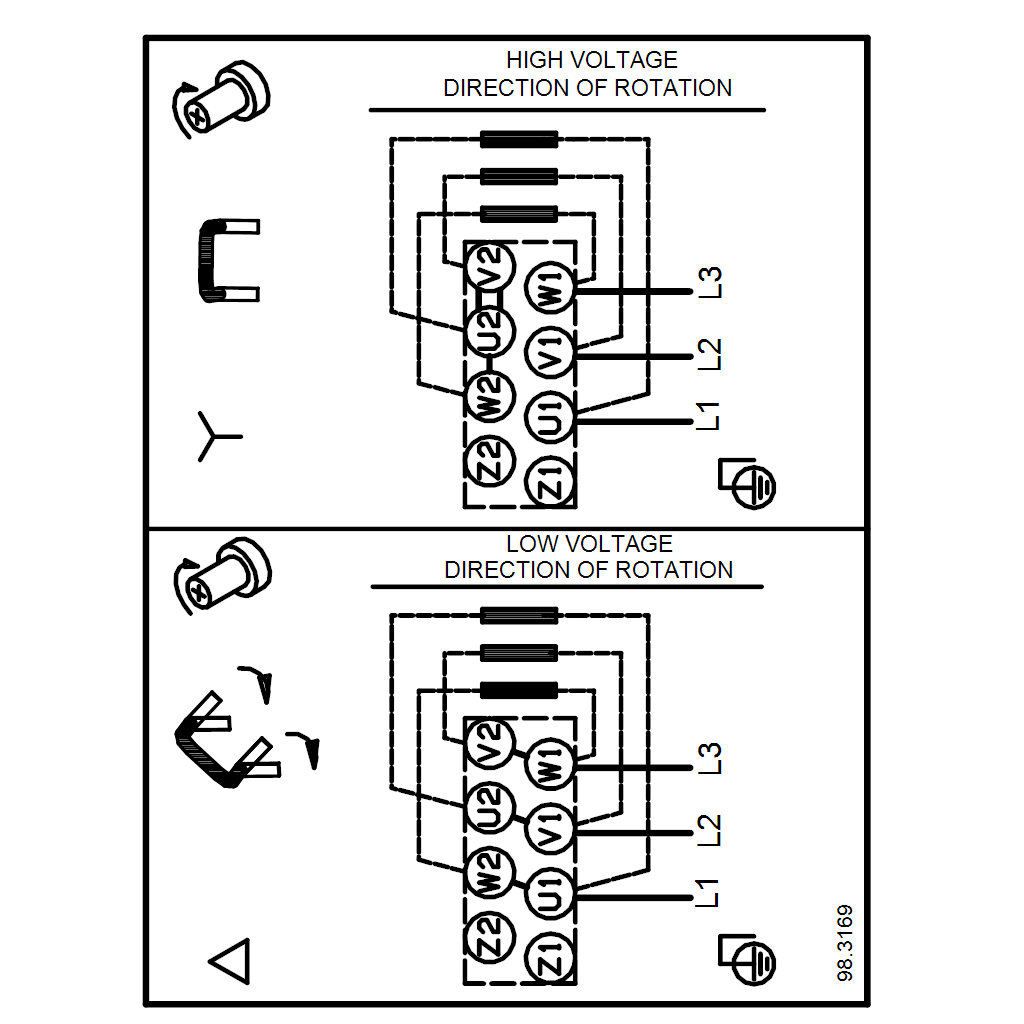

| Tensión nominal: | 3 x 220-240D/380-415Y V |
| Intensidad nominal: | 1,30-1,42/0,75-0,82 A |
| Intensidad de arranque: | 410 % |
| Cos phi - factor de potencia: | 0.73-0.64 |
| Velocidad nominal: | 1410-1430 rpm |
| Clase eficiencia IE: | IE2 |
| Eficiencia del motor a carga total: | 72.4-70.0 % |
| Eficiencia del motor a una carga de 3/4: | 72.6-67.3 % |
| Eficiencia del motor a una carga de 1/2: | 68.3-60.0 % |
| Número de polos: | 4 |
| Grado de protección (IEC 34-5): | 55 Dust/Jetting |
| Clase de aislamiento (IEC 85): | F |
| Motor N.º: | 99928169 |
| Bearing insulation type N-end: | Steel Bearing |
| Otros: | |
| Índice de eficiencia mínima, IE min: | 0.70 |
| Peso neto: | 29 kg |
| Peso bruto: | 39 kg |
| Volumen de transporte: | 0.134 m³ |
| País de origen.: | HU |
| Tarifa personalizada n.º: | 84137051 |
| Idioma de la placa del motor: | GB |
