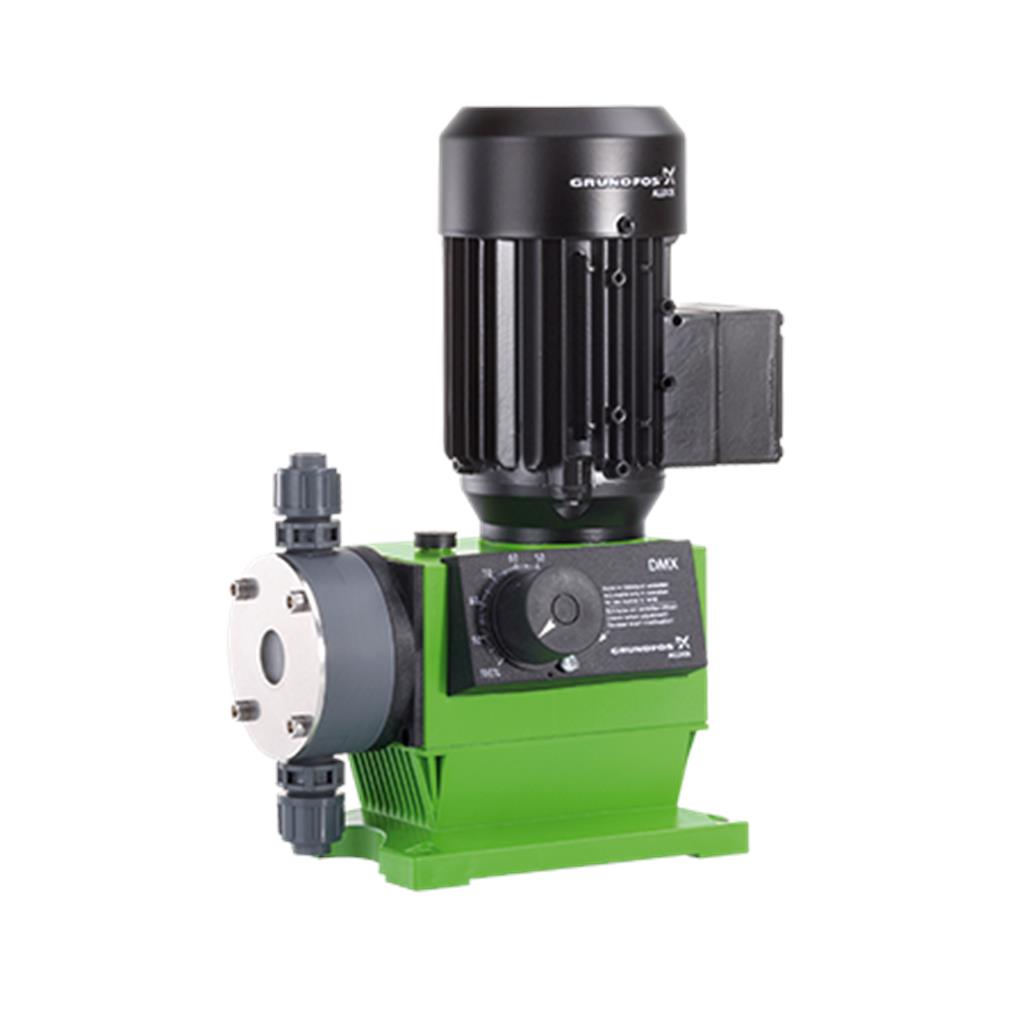

• productimage

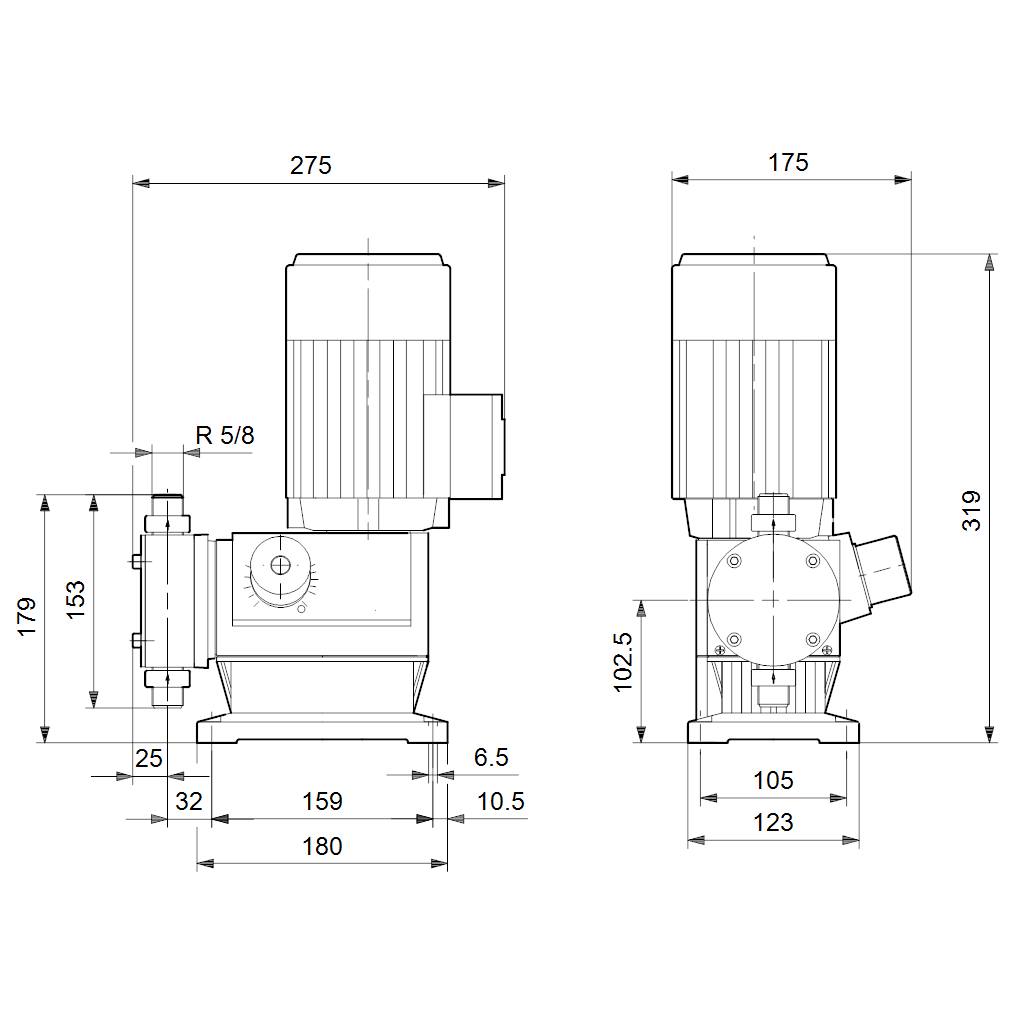

  • dimdrawingimage

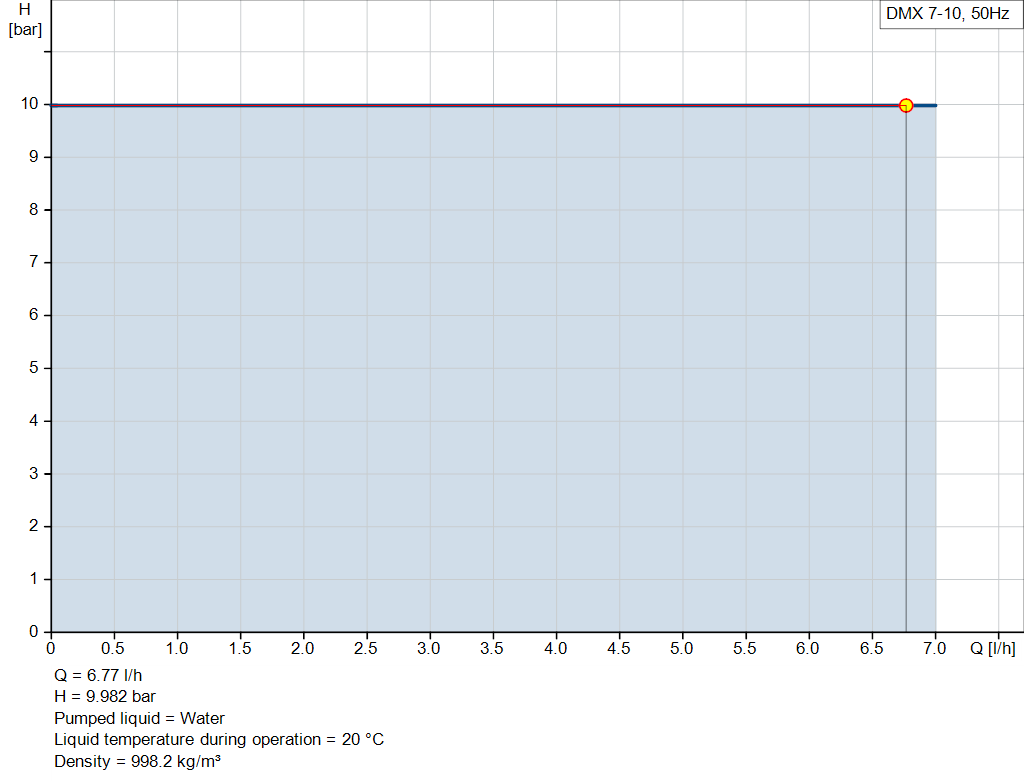

  • pumpcurve
1 3

DMX 7-10 B-PVC/E/C-X-E1B1B1E0 [96716883]

DMX 7-10 B-PVC/E/C-X-E1B1B1E0 [96716883]

Grundfos
€1.660,50 EUR
€2.214,00 EUR €1.660,50 EUR
Oferta
Price excluding VAT Los gastos de envío se calculan en la pantalla de pago.

La bomba 221 de la serie DMX es una versátil bomba dosificadora de membrana de desplazamiento positivo. La membrana se acopla a un motor CA de alta eficiencia mediante un sistema de pieza cónica con engranaje excéntrico. La capacidad de dosificación se ajusta variando la longitud de carrera con la perilla de ajuste de carrera en un rango de 1 a 10. El extremo líquido está compuesto de:

  • Cabezal dosificador
  • Membrana recubierta de PTFE
  • Válvulas de bola doble hasta 50 l/h y válvulas de bola única a partir de 60 l/h

Otras características:

  • Bomba industrial resistente con protección de plástico resistente a productos químicos
  • Diseño fácil de instalar y manejar
  • Membrana recubierta de PTFE de larga duración
  • Capacidad óptima y graduación de frecuencia de carrera
  • Variación de caudal de dosificación < ±1,5% (FS), linealidad >±4% (FS)

Características electrónicas:
Se aplica solamente a bombas con variante de control: sistema electrónico de microprocesador AR Etron Profi conectado directamente al motor:

  • Frecuencia de carrera ajustable desde 1 carrera/min a la frecuencia máxima de carrera
  • Control de pulso con multiplicador y divisor
  • Control de señal analógico 0/4-20 mA
  • Control de nivel con entrada para dos señales de nivel.
  • Pulso, entrada on/off análogica y remota
  • Salida analógica
  • Salida de relé de alarma
  • Salida de carrera
  • Entrada para controlador de dosificación y sensor de supervisión de membrana

Se aplica solamente a bombas con variante de control: D3

  • Ajuste automático de longitud de carrera mediante control de accionamiento directo o señal de entrada mA
  • Para más detalles sobre especificaciones, consulte el servomotor.

Specs Table

Paneles control:
Variante de control:B
Control de nivel:Not integrated
Entrada analógica:No integrado
Control de pulso:NO
Ext. Entrada de parada:No se incluye
Salida analógica:No se incluye
Relés de salida:Not integrated
Frequency converter:Prepared for VFD
Líquido:
Líquido bombeado:Agua
Temperatura del líquido durante el funcionamiento:20 °C
Densidad:998.2 kg/m³
Técnico:
Caudal nominal a 50 Hz:14 l/h
Número de cabezales de dosificación:1
Homologaciones:CE
Válvulas antirretorno, entrada de bomba 1:Not spring-loaded
Viscosidad máx.:n.a. mPas
Materiales:
Cabezal de dosificación, bomba 1:PVC
Entrada de bola de válvula:Ceramic
Entrada de junta de válvula:EPDM
Instalación:
Presión máxima de operación 50Hz:10 bar
Tipo de conexión de entrada:Connection pack
Tipo de conexión de salida:Connection pack
Tamaño de la conexión de entrada:6/12, 12
Tamaño de la conexión de salida:6/12, 12
Máx. altura de aspiración durante funcionamiento:n.a. m
Datos eléctricos:
Potencia de entrada P1:0,090 kW kW
Frecuencia de red:50 Hz
Frecuencia máx.:100 Hz
Tensión nominal:3 x 230/400 V, 50/60 Hz 440/480 V, 60 Hz V
Grado de protección (IEC 34-5):IP 65/F
Enchufe:No plug
Cable de red eléctrica:No cable m
Otros:
Deteccion de fugas en membrana:NO
