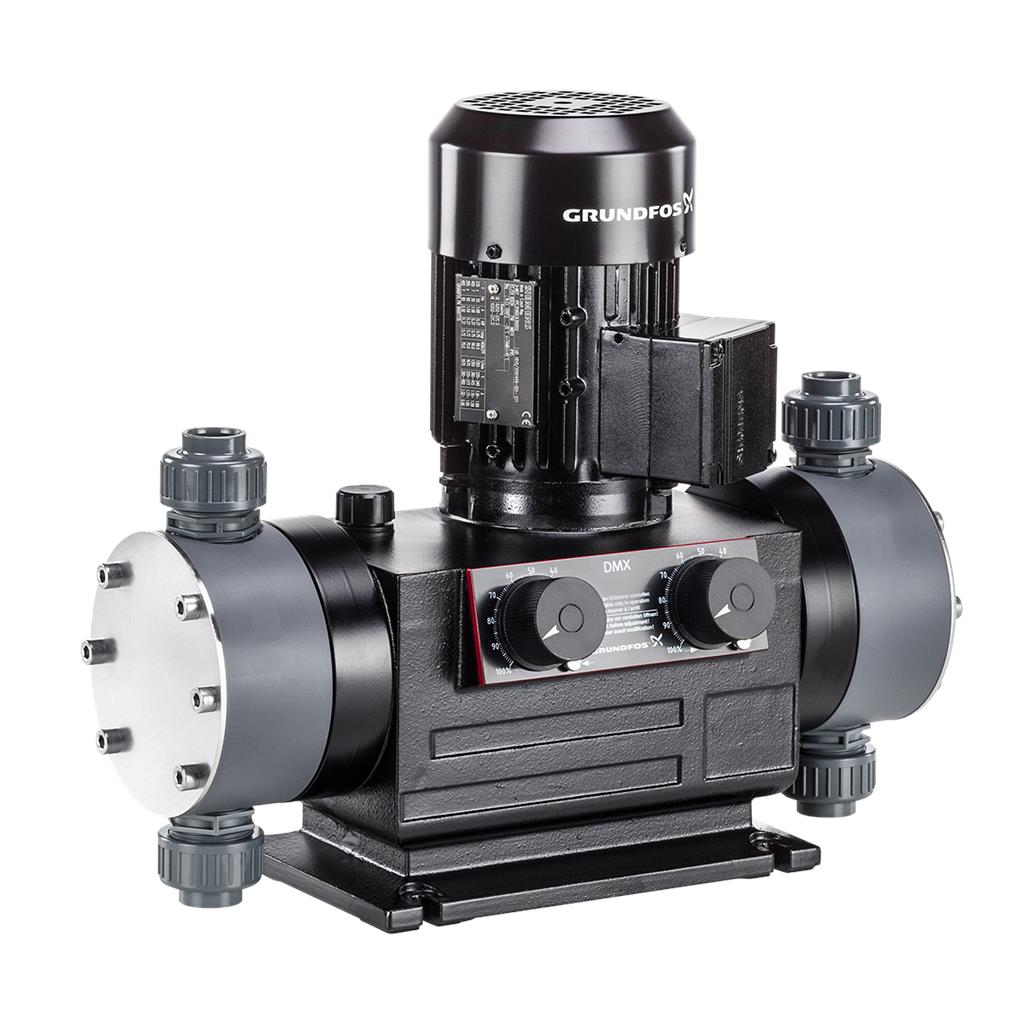

• productimage

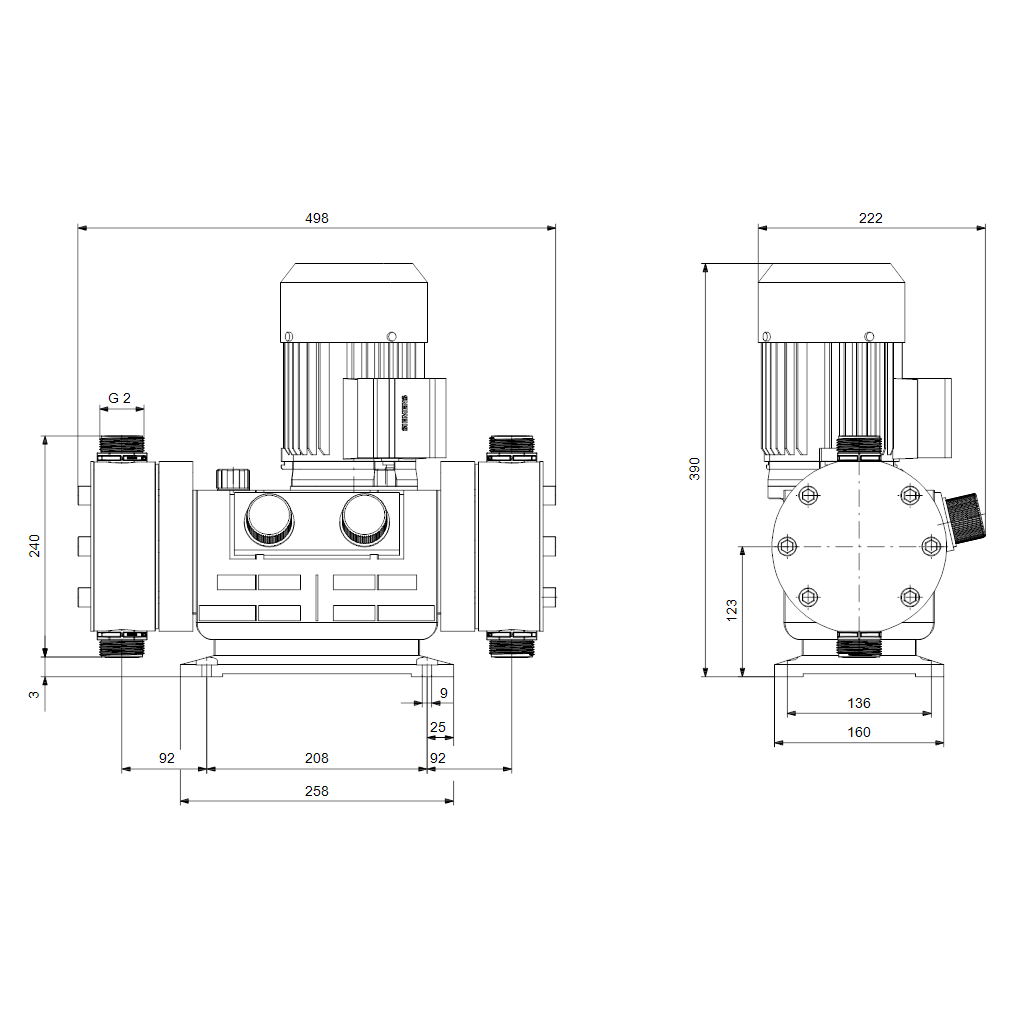

  • dimdrawingimage

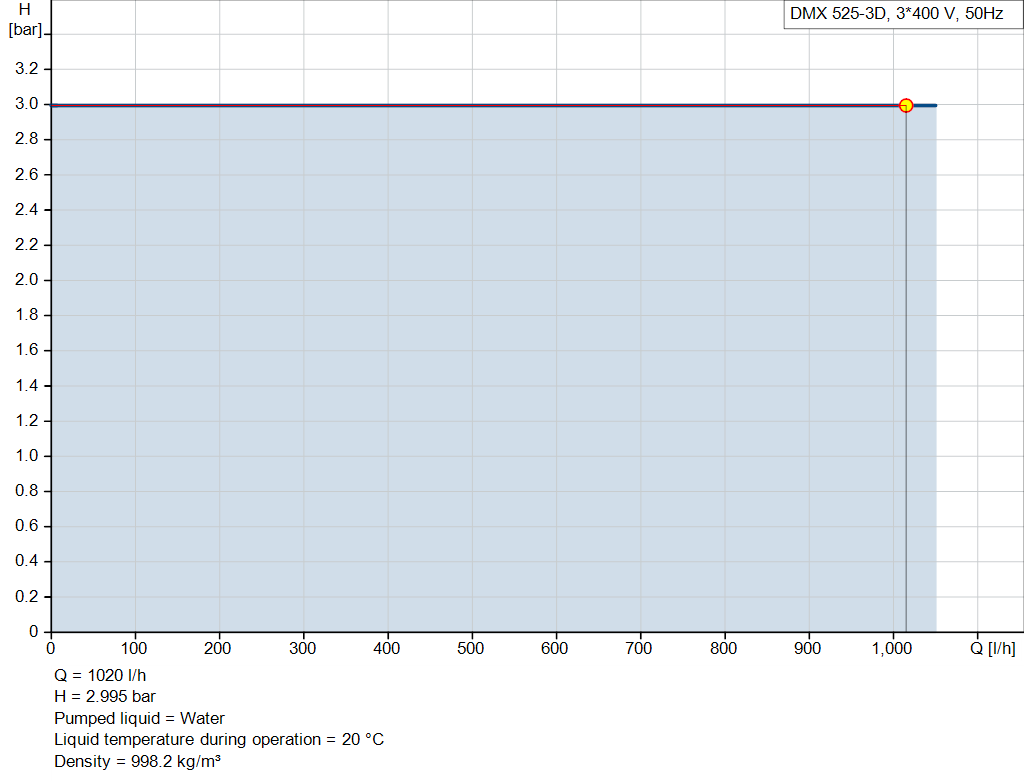

  • pumpcurve
1 3

DMX 525-3D B-PP/E/T-S-E1B5B5XEMAG [99799690]

DMX 525-3D B-PP/E/T-S-E1B5B5XEMAG [99799690]

Grundfos
€6.260,25 EUR
€8.347,00 EUR €6.260,25 EUR
Oferta
Price excluding VAT Los gastos de envío se calculan en la pantalla de pago.

La bomba de la serie DMX es una versátil bomba dosificadora de membrana de desplazamiento positivo. La membrana se acopla a un motor CA de alta eficiencia mediante un sistema de pieza cónica con engranaje excéntrico. La capacidad de dosificación se ajusta variando la longitud de carrera con la perilla de ajuste de carrera en un rango de 1 a 10. El extremo líquido está compuesto de:

  • Cabezal dosificador
  • Membrana recubierta de PTFE
  • Válvulas de bola única

Otras características:

  • Bomba industrial resistente con protección de aluminio
  • Diseño fácil de instalar y manejar
  • Membrana recubierta de PTFE de larga duración
  • Capacidad óptima y graduación de frecuencia de carrera
  • Variación de caudal de dosificación < ±1,5% (FS), linealidad >±4% (FS)

Solo aplicable a bombas con: certificación ATEX
La bomba dosificadora DMX 226 está homologada conforme a la norma ATEX RL 94/9/CE para material no eléctrico. Las versiones de motor EEx e y EEx d definidas por Grundfos/Alldos están homologadas por los fabricantes conforme a la normativa ATEX para material eléctrico. La placa de especificaciones del motor está etiquetada conforme a la normativa ATEX.

Características electrónicas:
Se aplica solamente a bombas con variante de control: sistema electrónico de microprocesador AR Etron Profi conectado directamente al motor:

  • Frecuencia de carrera ajustable desde 1 carrera/min a la frecuencia máxima de carrera
  • Control de pulso con multiplicador y divisor
  • Control de señal analógico 0/4-20 mA
  • Control de nivel con entrada para dos señales de nivel.
  • Pulso, entrada on/off análogica y remota
  • Salida analógica
  • Salida de relé de alarma
  • Salida de carrera
  • Entrada para controlador de dosificación y sensor de supervisión de membrana

Se aplica solamente a bombas con variante de control: D3

  • Ajuste automático de longitud de carrera mediante control de accionamiento directo o señal de entrada mA
  • Para más detalles sobre especificaciones, consulte el servomotor.

Specs Table

Paneles control:
Tipo de conector:No plug
Tipo de variante de control:Standard
Frequency converter:Not prepared for VFD
Líquido:
Líquido bombeado:Agua
Rango de temperatura del líquido:0 .. 40 °C
Temperatura del líquido durante el funcionamiento:20 °C
Densidad:998.2 kg/m³
Técnico:
Caudal nominal a 50 Hz:525 l/h
Número de cabezales de dosificación:2
Homologaciones:CE,EAC,CNROHSEX
Válvulas antirretorno, entrada de bomba 1:Standard
Válvulas antirretorno, salida de bomba 1:Standard
Viscosidad máx.:50 mPas
Materiales:
Cuerpo hidráulico:Aluminium
Cabezal de dosificación, bomba 1:Plastic
Altura de dosificación, bomba 1:PP
Cabezal de dosificación, bomba 2:Plastic
Altura de dosificación, bomba 2:PP
Bola de válvula:Composite
 PTFE
Asiento de válvula:Plastic
 PP
Junta de estanqueidad de válvula:EPDM
Funda de estanqueidad de válvula:Rubber
Instalación:
Presión máxima de operación 50Hz:3 bar
Presión de entrada máxima permitida:0 bar
Tipo de conexión de entrada:Welding
Tipo de conexión de salida:Welding
Tamaño de la conexión de entrada:40
Tamaño de la conexión de salida:40
Datos eléctricos:
Potencia de entrada P1:0.4 kW
Frecuencia de red:50 Hz
Frecuencia máx.:50 Hz
Tensión nominal:3 x 230/400 V
Grado de protección (IEC 34-5):IP65
Cable incluido (Sí/No):N
Enchufe:No plug
Otros:
Peso neto:29.5 kg
Peso bruto:40.7 kg
Volumen de transporte:0.156 m³
Deteccion de fugas en membrana:N
