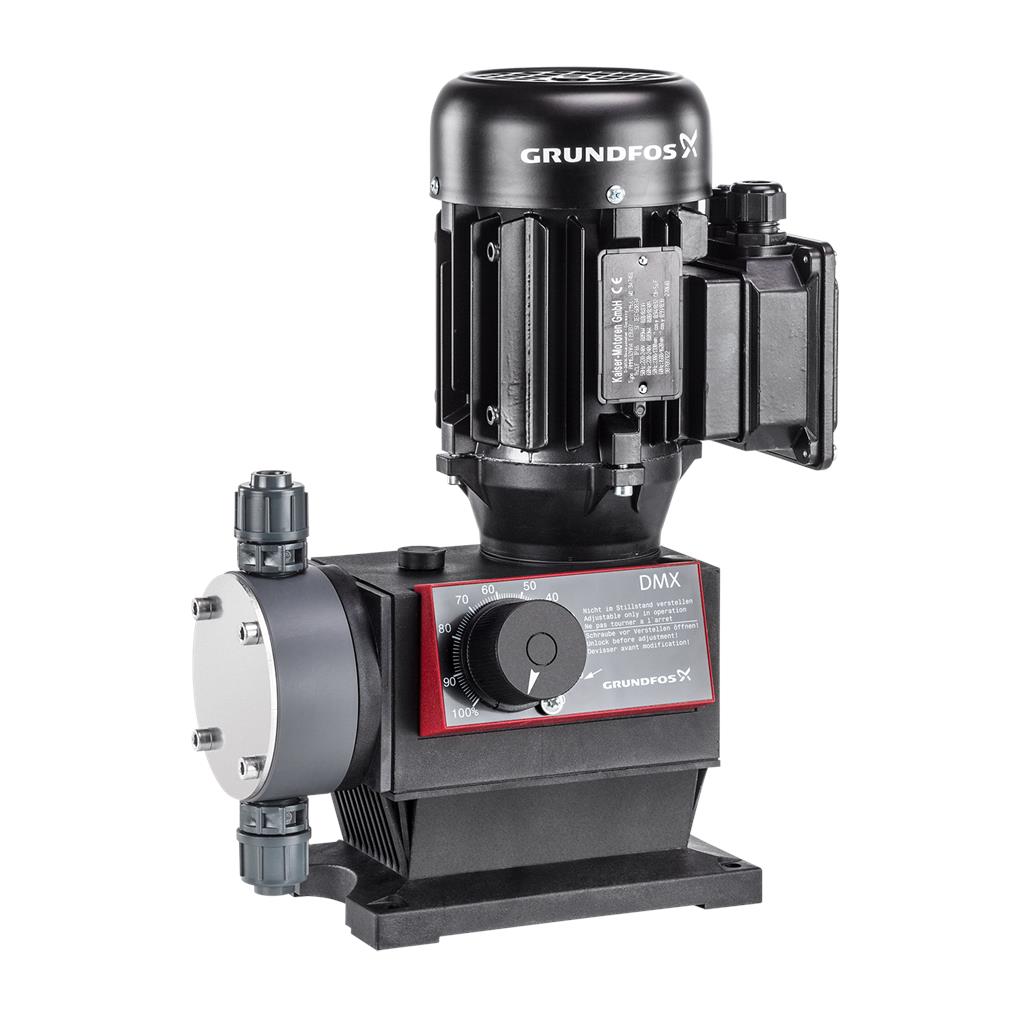

• productimage

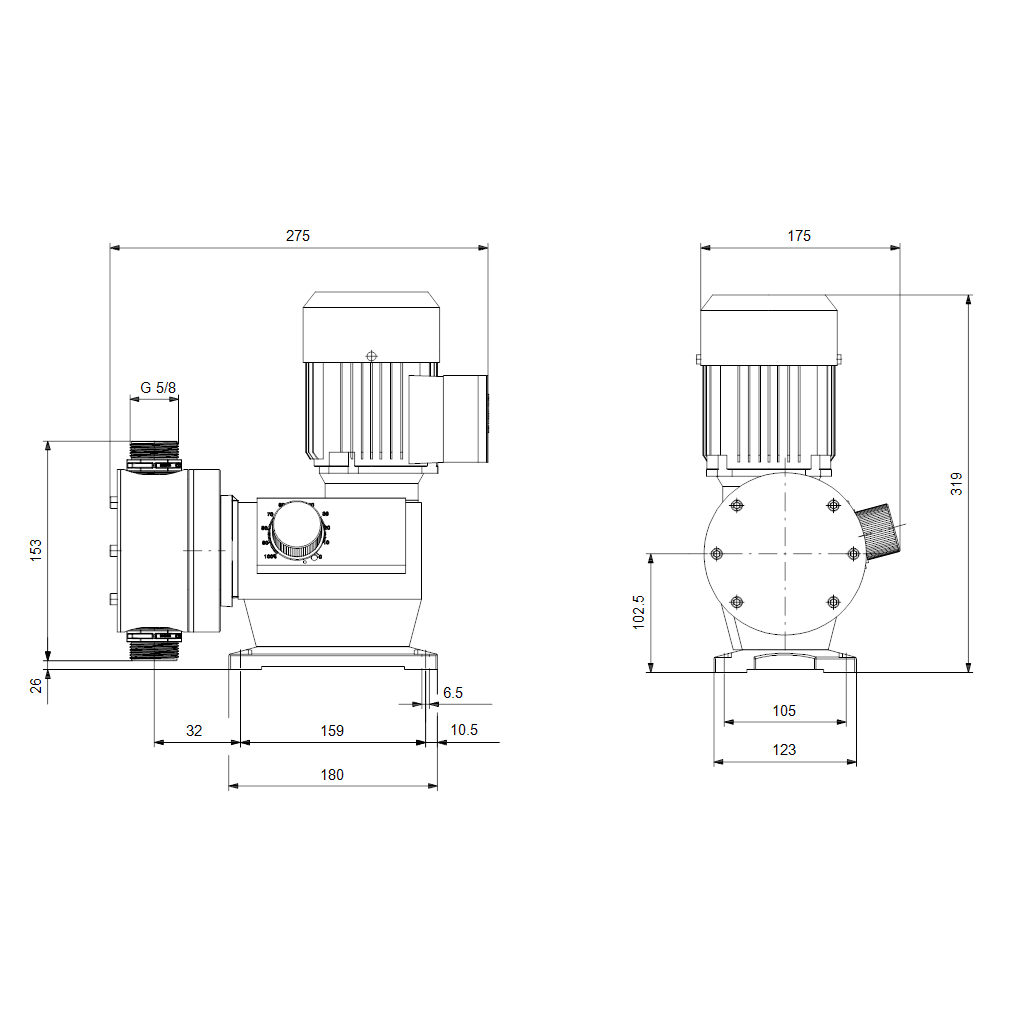

  • dimdrawingimage

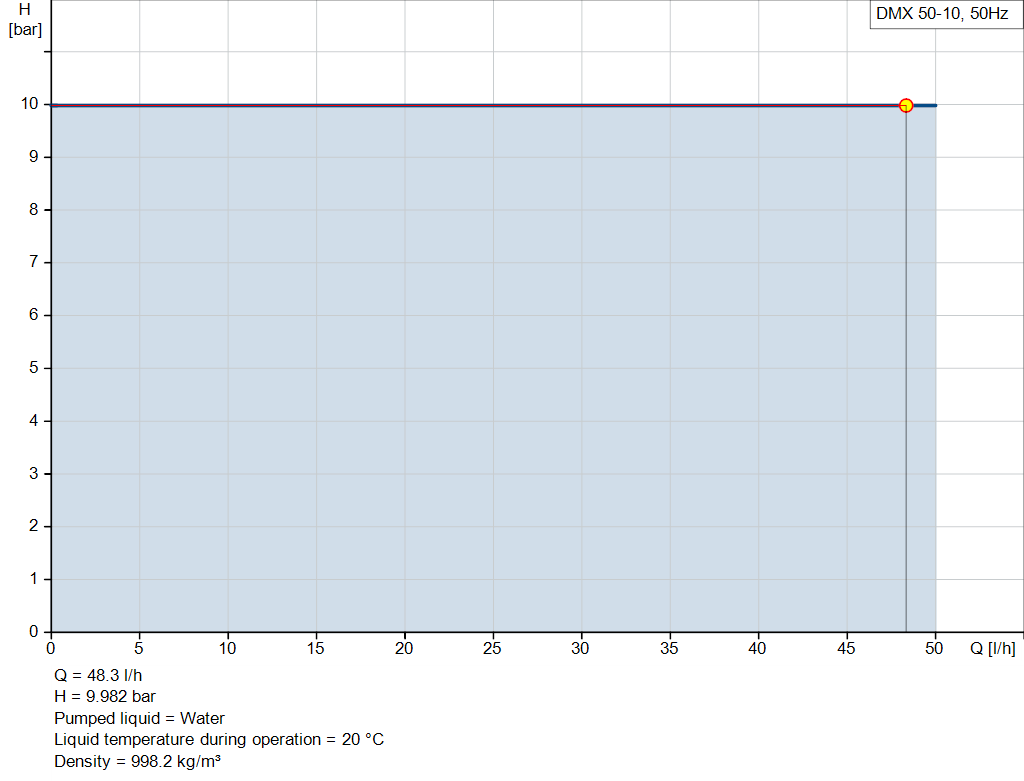

  • pumpcurve
1 3

DMX 50-10 AR-PVC/V/C-S-G1U2U2FEMNG [99772781]

DMX 50-10 AR-PVC/V/C-S-G1U2U2FEMNG [99772781]

Grundfos
€3.264,00 EUR
€4.080,00 EUR €3.264,00 EUR
Oferta Agotado
Price excluding VAT Los gastos de envío se calculan en la pantalla de pago.

La bomba 221 de la serie DMX es una versátil bomba dosificadora de membrana de desplazamiento positivo. La membrana se acopla a un motor CA de alta eficiencia mediante un sistema de pieza cónica con engranaje excéntrico. La capacidad de dosificación se ajusta variando la longitud de carrera con la perilla de ajuste de carrera en un rango de 1 a 10. El extremo líquido está compuesto de:

  • Cabezal dosificador
  • Membrana recubierta de PTFE
  • Válvulas de bola doble hasta 50 l/h y válvulas de bola única a partir de 60 l/h

Otras características:

  • Bomba industrial resistente con protección de plástico resistente a productos químicos
  • Diseño fácil de instalar y manejar
  • Membrana recubierta de PTFE de larga duración
  • Capacidad óptima y graduación de frecuencia de carrera
  • Variación de caudal de dosificación < ±1,5% (FS), linealidad >±4% (FS)

Características electrónicas:
Se aplica solamente a bombas con variante de control: sistema electrónico de microprocesador AR Etron Profi conectado directamente al motor:

  • Frecuencia de carrera ajustable desde 1 carrera/min a la frecuencia máxima de carrera
  • Control de pulso con multiplicador y divisor
  • Control de señal analógico 0/4-20 mA
  • Control de nivel con entrada para dos señales de nivel.
  • Pulso, entrada on/off análogica y remota
  • Salida analógica
  • Salida de relé de alarma
  • Salida de carrera
  • Entrada para controlador de dosificación y sensor de supervisión de membrana

Se aplica solamente a bombas con variante de control: D3

  • Ajuste automático de longitud de carrera mediante control de accionamiento directo o señal de entrada mA
  • Para más detalles sobre especificaciones, consulte el servomotor.

Specs Table

Controls:
Type of connector:Type E/F (CEE7/7)
Type of control variant:AR Electronic
Frequency converter:Not prepared for VFD
Liquid:
Pumped liquid:Water
Liquid temperature range:0 .. 40 °C
Selected liquid temperature:20 °C
Density:998.2 kg/m³
Technical:
Nominal flow rate at 50 Hz:50 l/h
Number of dosing heads:1
Approvals:CE,EAC,CNROHSEX
Non return valve type, inlet pump 1:Standard
Non return valve type, outlet pump 1:Standard
Max viscosity:100 mPas
Materials:
Pump housing:Thermoplastic
Dosing head, pump 1:Plastic
 PVC
Valve ball:Ceramic
 Al2O3
Valve seat:Rubber
 FKM
Valve gasket:FKM
 Rubber
Installation:
Max operating pressure at 50 Hz:10 bar
Maximum permissible inlet pressure:0 bar
Type of inlet connection:Connection pack
Type of outlet connection:Connection pack
Size of inlet connection:4/6, 6/9, 6/12, 9/12
Size of outlet connection:4/6, 6/9, 6/12, 9/12
Electrical data:
Power input P1:0.09 kW
Mains frequency:50 Hz
Max. frequency:50 Hz
Rated voltage:1 x 220/240 V
Enclosure class (IEC 34-5):IP65
Cable included (Yes/No):Y
Power plug:Schuko plug
Others:
Net weight:7 kg
Gross weight:9.55 kg
Shipping volume:0.04 m³
Diaphragm Leakage Detection:N
Country of origin:DE
Custom tariff no.:84135040
