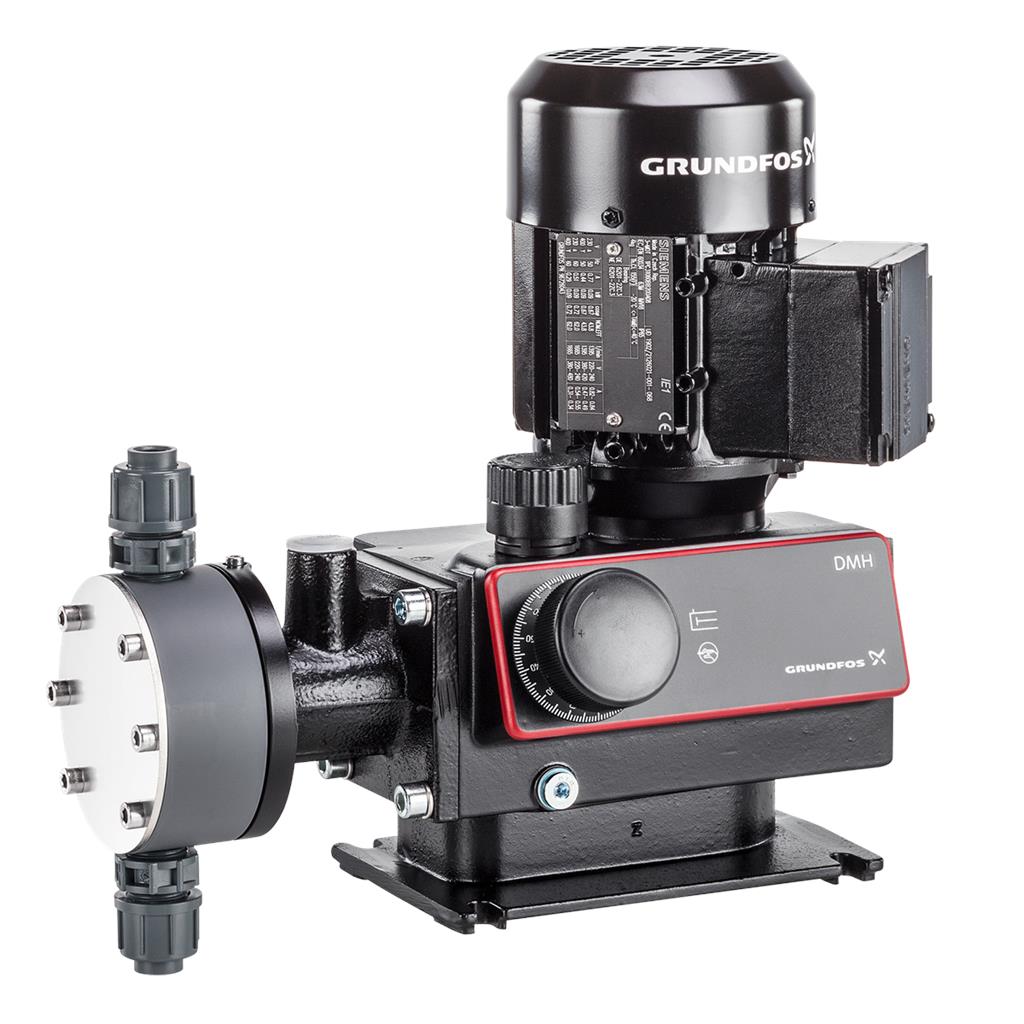

DMH 13-10 B-PV/T/C-X-E1U2U2XEMAG [99587784]
DMH 13-10 B-PV/T/C-X-E1U2U2XEMAG [99587784]
No se pudo cargar la disponibilidad de retiro
La bomba de la serie DMX es una versátil bomba dosificadora de membrana de desplazamiento positivo.
La membrana se acopla a un motor CA de alta eficiencia mediante un sistema de pieza cónica con engranaje excéntrico. La capacidad de dosificación se ajusta variando la longitud de carrera con la perilla de ajuste de carrera en un rango de 1 a 10.
La gama es extremadamente versátil: cubre un amplio intervalo de caudal y brinda gran variedad de tamaños de cabezal dosificador, materiales y accesorios. Los clientes de todo el mundo han disfrutado de años de funcionamiento impecable con sus bombas DMH.
La gama DMH de Grundfos es una serie de bombas extremadamente sólidas y resistentes para aplicaciones que requieran una capacidad de dosificación fiable, tal como la ingeniería de procesos.
El extremo líquido está compuesto de:
|
Otras características:
|
Solo aplicable a bombas con: certificación ATEX
La bomba dosificadora DMH 25x está homologada conforme a la norma ATEX RL 94/9/CE para material no eléctrico. Las versiones de motor EEx e y EEx d definidas por Grundfos están homologadas por los fabricantes conforme a la normativa ATEX para material eléctrico. La placa de especificaciones del motor está etiquetada conforme a la normativa ATEX. Las bombas DMH aprobadas por ATEX están disponibles en una gran variedad de configuraciones; algunas de ellas pueden utilizarse para la dosificación de combustibles líquidos.
Características electrónicas:
Se aplica solamente a bombas con variante de control: sistema electrónico de microprocesador AR Etron Profi conectado directamente al motor:
|
Se aplica solamente a bombas con variante de control: D3; D6
|
Specs Table
| Controls: | |
| Type of connector: | No plug |
| Type of control variant: | Standard |
| Frequency converter: | Not prepared for VFD |
| Liquid: | |
| Pumped liquid: | Water |
| Liquid temperature range: | -10 .. 60 °C |
| Selected liquid temperature: | 20 °C |
| Density: | 998.2 kg/m³ |
| Technical: | |

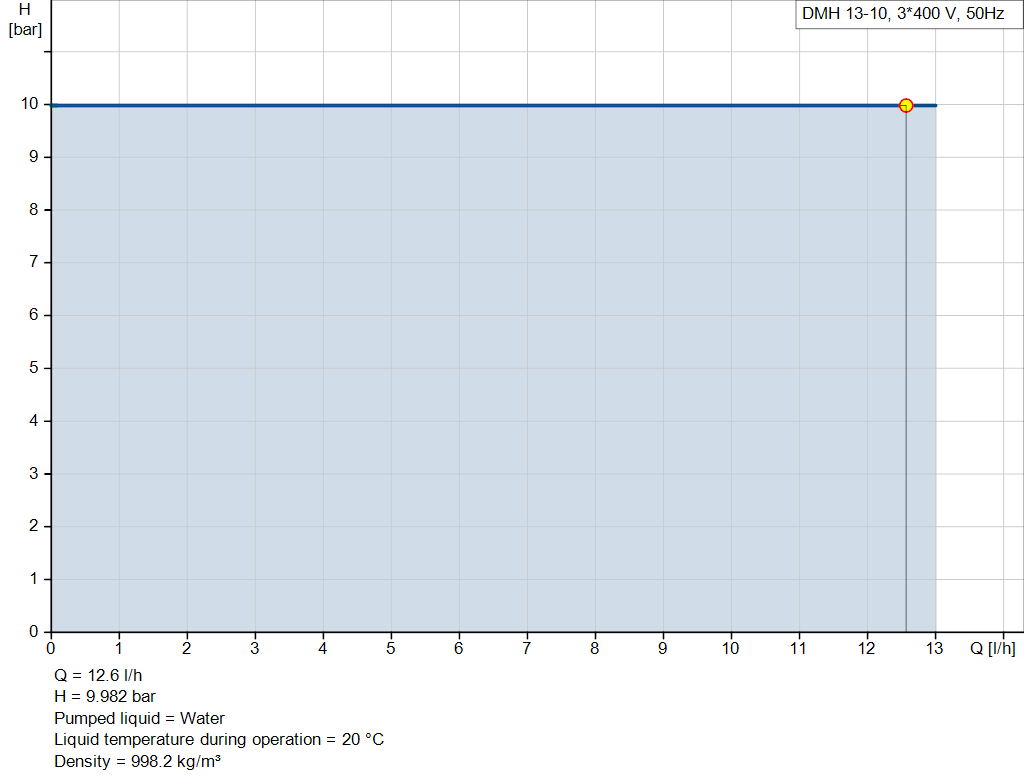

| Nominal flow rate at 50 Hz: | 13 l/h |
| Number of dosing heads: | 1 |
| Approvals: | CE,EAC,CNROHSEX |
| Non return valve type, inlet pump 1: | Standard |
| Non return valve type, outlet pump 1: | Standard |
| Max viscosity: | 300 mPas |
| Materials: | |
| Pump housing: | Aluminium |
| Dosing head, pump 1: | Plastic |
| PVDF | |
| Valve ball: | Ceramic |
| Al2O3 | |
| Valve seat: | Composite |
| PTFE | |
| Valve gasket: | PTFE |
| Composite | |
| Installation: | |
| Max operating pressure at 50 Hz: | 10 bar |
| Maximum permissible inlet pressure: | 8 bar |
| Type of inlet connection: | Connection pack |
| Type of outlet connection: | Connection pack |
| Size of inlet connection: | 4/6, 6/9, 6/12, 9/12 |
| Size of outlet connection: | 4/6, 6/9, 6/12, 9/12 |
| Electrical data: | |
| Power input P1: | 0.09 kW |
| Mains frequency: | 50 Hz |
| Max. frequency: | 50 Hz |
| Rated voltage: | 3 x 230/400 V |
| Enclosure class (IEC 34-5): | IP65 |
| Cable included (Yes/No): | N |
| Power plug: | No plug |
| Others: | |
| Net weight: | 12 kg |
| Gross weight: | 23.3 kg |
| Shipping volume: | 0.156 m³ |
| Diaphragm Leakage Detection: | N |
| Country of origin: | DE |
| Custom tariff no.: | 84135040 |
