DMH 100-10 B-SS/V/SS-X-E1A1A1XEMAG [99587809]
DMH 100-10 B-SS/V/SS-X-E1A1A1XEMAG [99587809]
No se pudo cargar la disponibilidad de retiro
La bomba de la serie DMX es una versátil bomba dosificadora de membrana de desplazamiento positivo.
La membrana se acopla a un motor CA de alta eficiencia mediante un sistema de pieza cónica con engranaje excéntrico. La capacidad de dosificación se ajusta variando la longitud de carrera con la perilla de ajuste de carrera en un rango de 1 a 10.
La gama es extremadamente versátil: cubre un amplio intervalo de caudal y brinda gran variedad de tamaños de cabezal dosificador, materiales y accesorios. Los clientes de todo el mundo han disfrutado de años de funcionamiento impecable con sus bombas DMH.
La gama DMH de Grundfos es una serie de bombas extremadamente sólidas y resistentes para aplicaciones que requieran una capacidad de dosificación fiable, tal como la ingeniería de procesos.
El extremo líquido está compuesto de:
|
Otras características:
|
Solo aplicable a bombas con: certificación ATEX
La bomba dosificadora DMH 25x está homologada conforme a la norma ATEX RL 94/9/CE para material no eléctrico. Las versiones de motor EEx e y EEx d definidas por Grundfos están homologadas por los fabricantes conforme a la normativa ATEX para material eléctrico. La placa de especificaciones del motor está etiquetada conforme a la normativa ATEX. Las bombas DMH aprobadas por ATEX están disponibles en una gran variedad de configuraciones; algunas de ellas pueden utilizarse para la dosificación de combustibles líquidos.
Características electrónicas:
Se aplica solamente a bombas con variante de control: sistema electrónico de microprocesador AR Etron Profi conectado directamente al motor:
|
Se aplica solamente a bombas con variante de control: D3; D6
|
Specs Table
| Paneles control: | |
| Tipo de conector: | No plug |
| Tipo de variante de control: | Standard |
| Frequency converter: | Not prepared for VFD |
| Líquido: | |
| Líquido bombeado: | Agua |
| Rango de temperatura del líquido: | -10 .. 90 °C |
| Temperatura del líquido durante el funcionamiento: | 20 °C |
| Densidad: | 998.2 kg/m³ |
| Técnico: | |

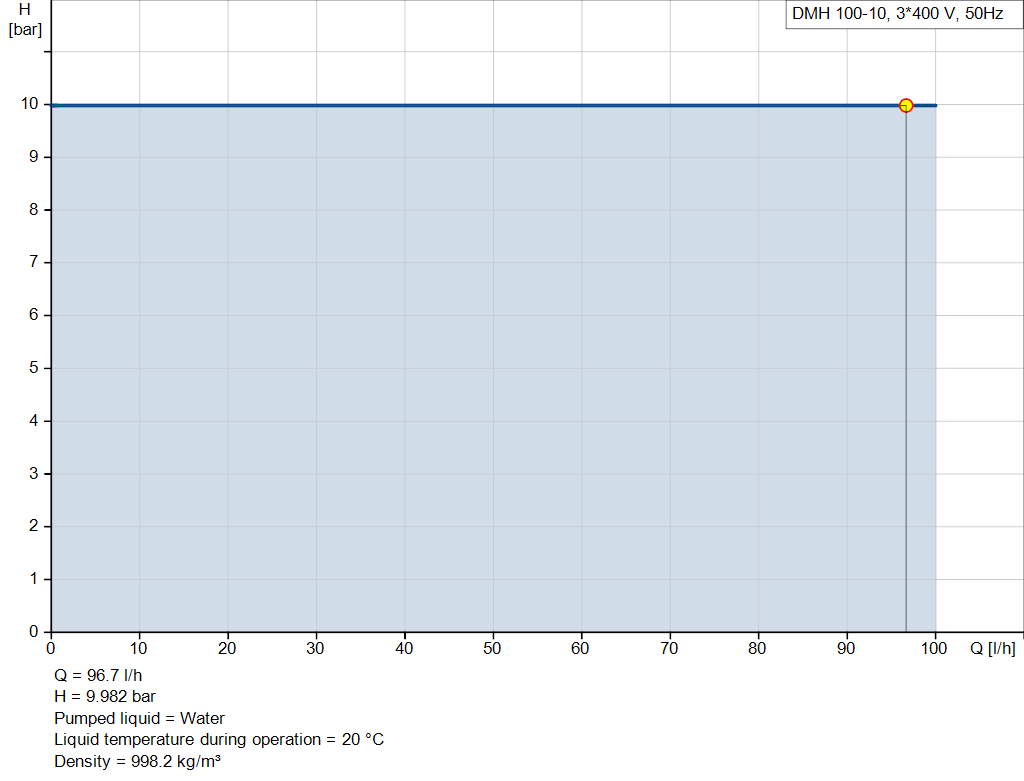

| Caudal nominal a 50 Hz: | 100 l/h |
| Número de cabezales de dosificación: | 1 |
| Homologaciones: | CE,EAC,CNROHSEX |
| Válvulas antirretorno, entrada de bomba 1: | Standard |
| Válvulas antirretorno, salida de bomba 1: | Standard |
| Viscosidad máx.: | 10 mPas |
| Materiales: | |
| Cuerpo hidráulico: | Aluminium |
| Cabezal de dosificación, bomba 1: | Stainless steel |
| Altura de dosificación, bomba 1: | EN 1.4571 |
| Bola de válvula: | Stainless steel |
| EN 1.4401 | |
| Asiento de válvula: | Stainless steel |
| EN 1.4571 | |
| Junta de estanqueidad de válvula: | FKM |
| Funda de estanqueidad de válvula: | Rubber |
| Instalación: | |
| Presión máxima de operación 50Hz: | 10 bar |
| Presión de entrada máxima permitida: | 5 bar |
| Tipo de conexión de entrada: | Rp |
| Tipo de conexión de salida: | Rp |
| Tamaño de la conexión de entrada: | 3/4 inch |
| Tamaño de la conexión de salida: | 3/4 inch |
| Datos eléctricos: | |
| Potencia de entrada P1: | 0.2 kW |
| Frecuencia de red: | 50 Hz |
| Frecuencia máx.: | 50 Hz |
| Tensión nominal: | 3 x 230/400 V |
| Grado de protección (IEC 34-5): | IP65 |
| Cable incluido (Sí/No): | N |
| Enchufe: | No plug |
| Otros: | |
| Peso neto: | 19 kg |
| Peso bruto: | 30.3 kg |
| Volumen de transporte: | 0.156 m³ |
| Deteccion de fugas en membrana: | N |
| País de origen.: | DE |
| Tarifa personalizada n.º: | 84135040 |
