CRE 15-2 N-GJ-A-E-HQQE [99392124]

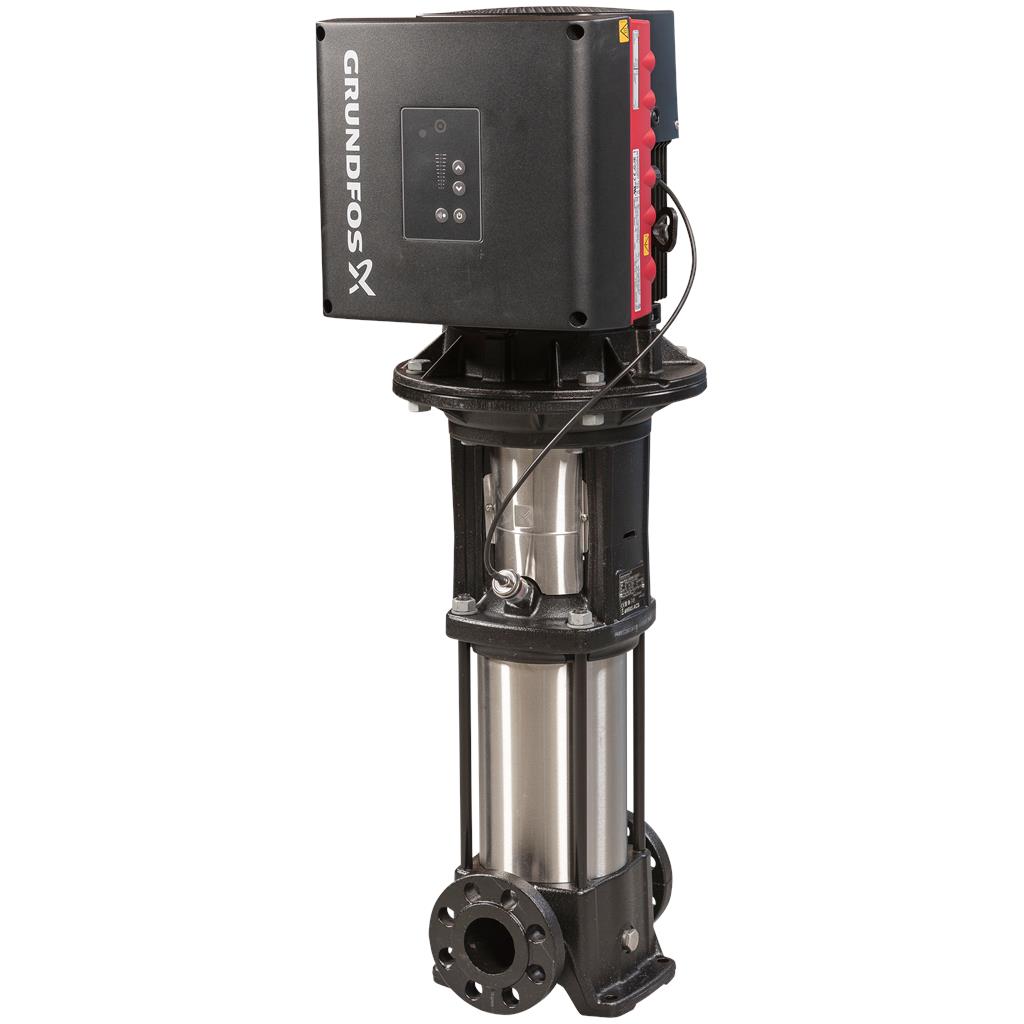

Bomba centrífuga multietapa para instalación vertical con puertos de aspiración y de descarga al mismo nivel (en línea). El cabezal de la bomba y la base están fabricados en fundición; todas las demás piezas destinadas al contacto con el líquido están fabricadas en acero inoxidable. Un cierre mecánico de cartucho garantiza la máxima fiabilidad, permite llevar a cabo la manipulación de forma segura y facilita el acceso y el mantenimiento. La transmisión de potencia tiene lugar por medio de un acoplamiento dividido. La conexión de las tuberías se lleva a cabo por medio de bridas ANSI-JIS. La bomba está equipada con un motor síncrono de imanes permanentes de 3 fases, refrigerado por ventilador. El nivel de eficiencia del motor de acuerdo con la norma IEC 60034-30-2 es IE5. El motor incluye un convertidor de frecuencia y un controlador PI en la caja de conexiones. Ello facilita el control variable y continuo de la velocidad del motor, lo cual, a su vez, permite adaptar el rendimiento a un determinado conjunto de requisitos. El panel de control de la caja de conexiones del motor cuenta con una pantalla TFT de cuatro pulgadas, pulsadores y un indicador Grundfos Eye. La pantalla permite acceder a todas las funciones de forma intuitiva y sencilla. Los pulsadores facilitan la navegación a través de los menús y el acceso a los datos relacionados con la bomba y su rendimiento in situ, así como el establecimiento del punto de ajuste necesario y los modos de funcionamiento “Mín.”, “Máx.” o “Parada”. La comunicación con la bomba también es posible por medio del accesorio de control remoto Grundfos GO Remote. El accesorio de control remoto, además, facilita el ajuste y la lectura de parámetros como el “Valor actual”, la “Velocidad”, la “Potencia de entrada” y el “Consumo energético” total. El indicador Grundfos Eye del panel de control proporciona información visual acerca del estado de la bomba:

“Encendido”: El motor se encuentra en funcionamiento (indicadores luminosos de color verde girando) o en espera (indicadores luminosos de color verde estáticos). “Aviso”: El motor continúa en funcionamiento (indicadores luminosos de color amarillo girando) o se ha detenido (indicadores luminosos de color amarillo estáticos). “Alarma”: El motor se ha detenido (indicadores luminosos de color rojo intermitentes).

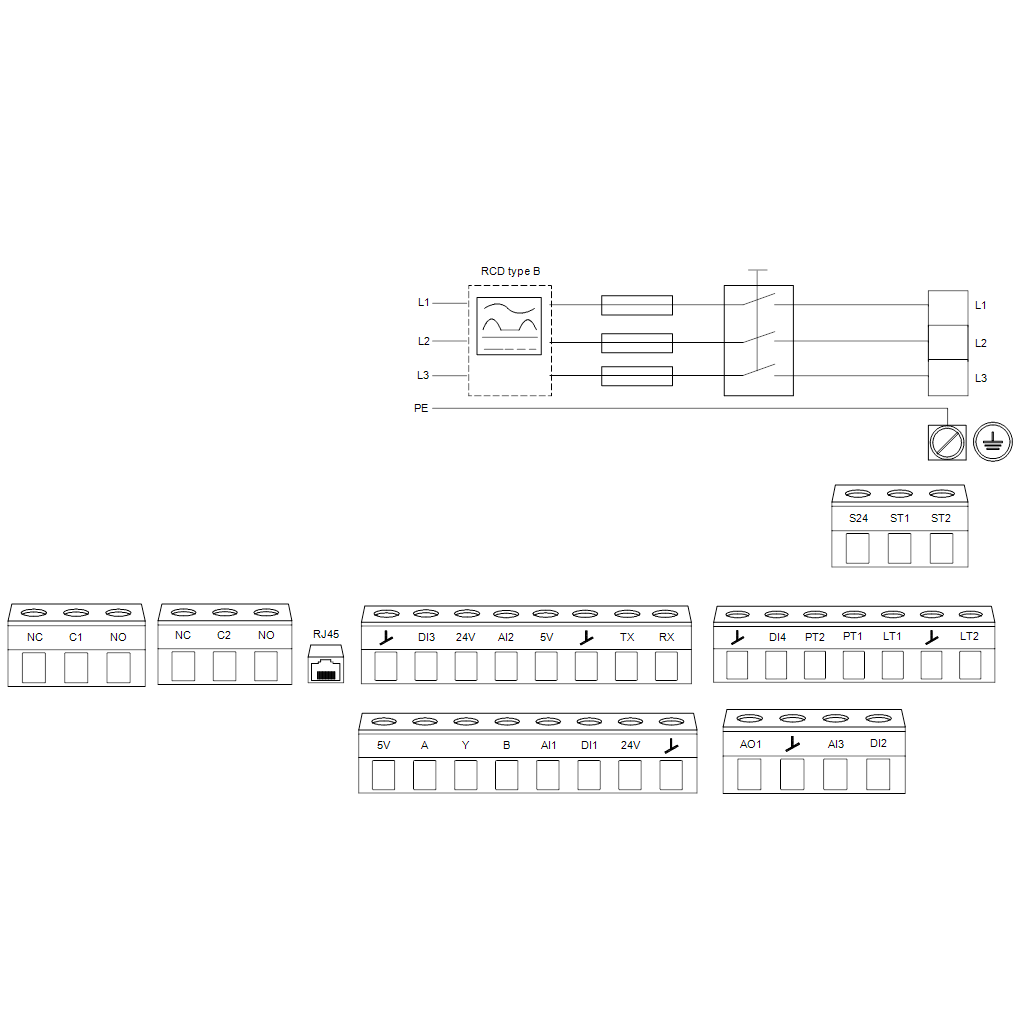

La caja de conexiones posee entradas y salidas que permiten usar el motor como parte de aplicaciones avanzadas en las que se requiere de un gran número de entradas y salidas:

dos entradas digitales dedicadas tres entradas analógicas (0(4)-20 mA, 0-5 V, 0-10 V, 0,5-3,5 V); una de ellas ocupada por el sensor de presión instalado en fábrica voltaje de alimentación de 5 V para potenciómetro y sensor una salida analógica (0-10 V, 0(4)-20 mA) dos entradas digitales configurables o salidas de colector abierto dos entradas para Pt100/Pt1000 entrada para sensor de protección contra marcha en seco (LiqTec) entrada y salida para sensor digital de Grundfos alimentación de 24 V para los sensores dos salidas para relé de señal (contactos de libre potencial) conexión GENIbus interfaz para módulo fieldbus CIM de Grundfos
