CRE 15-2 A-F-A-E-HQQE [93149008]
CRE 15-2 A-F-A-E-HQQE [93149008]
No se pudo cargar la disponibilidad de retiro

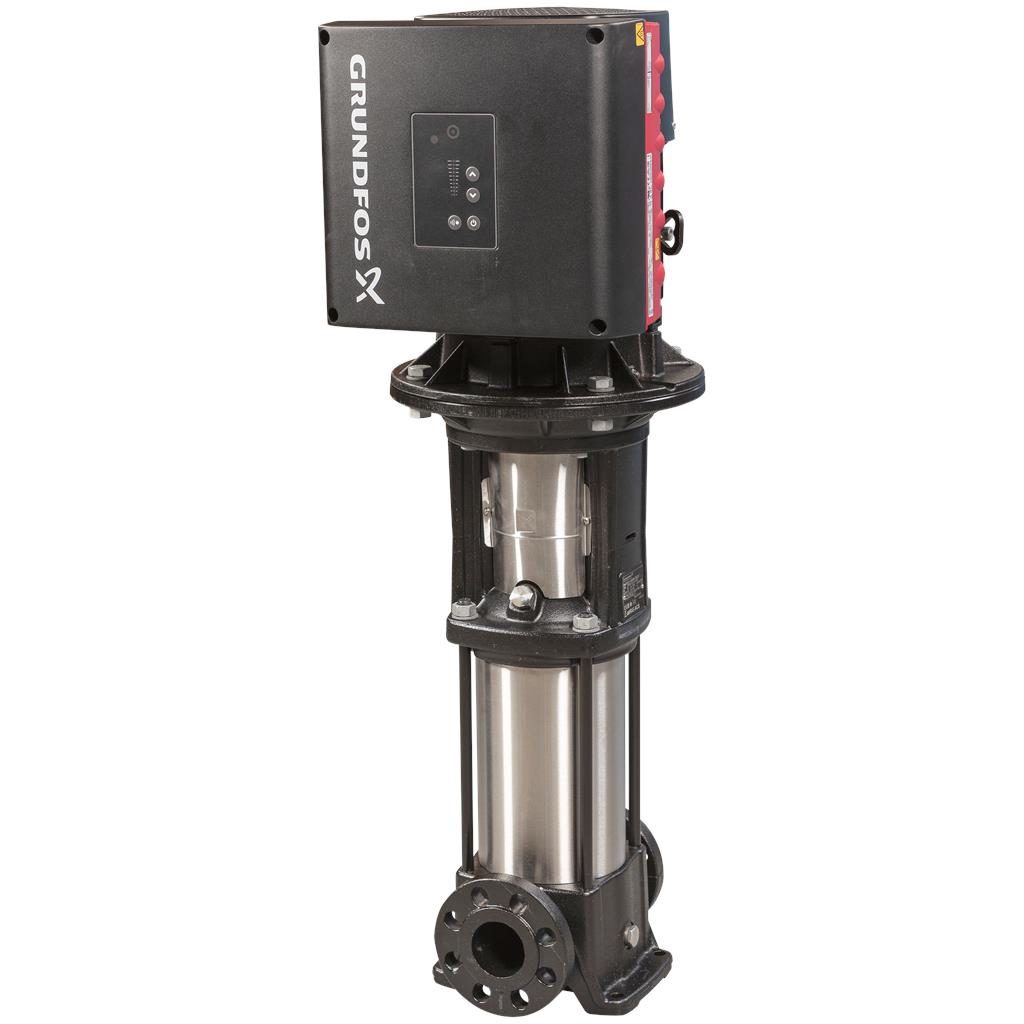

Bomba centrífuga multietapa para instalación vertical con puertos de aspiración y de descarga al mismo nivel (en línea). El cabezal de la bomba y la base están fabricados en fundición; todas las demás piezas destinadas al contacto con el líquido están fabricadas en acero inoxidable. Un cierre mecánico de cartucho garantiza la máxima fiabilidad, permite llevar a cabo la manipulación de forma segura y facilita el acceso y el mantenimiento. La transmisión de potencia tiene lugar por medio de un acoplamiento dividido. La conexión de las tuberías se lleva a cabo por medio de bridas DIN. La bomba está equipada con un motor síncrono de imanes permanentes de 3 fases, refrigerado por ventilador. El nivel de eficiencia del motor de acuerdo con la norma IEC 60034-30-2 es IE5. El motor incluye un convertidor de frecuencia y un controlador PI en la caja de conexiones. Ello facilita el control variable y continuo de la velocidad del motor, lo cual, a su vez, permite adaptar el rendimiento a un determinado conjunto de requisitos. Un panel de control situado en la caja de conexiones del motor facilita el establecimiento del punto de ajuste necesario, así como la configuración de la bomba en los modos “Mín.”, “Máx.” o “Parada”. El indicador Grundfos Eye del panel de control proporciona información visual acerca del estado de la bomba:
|
Specs Table
| Líquido: | |
| Líquido bombeado: | Agua |
| Rango de temperatura del líquido: | -20 .. 120 °C |
| Temperatura del líquido durante el funcionamiento: | 20 °C |
| Densidad: | 998.2 kg/m³ |
| Técnico: | |
| Velocidad predeterminada: | 3730 rpm |

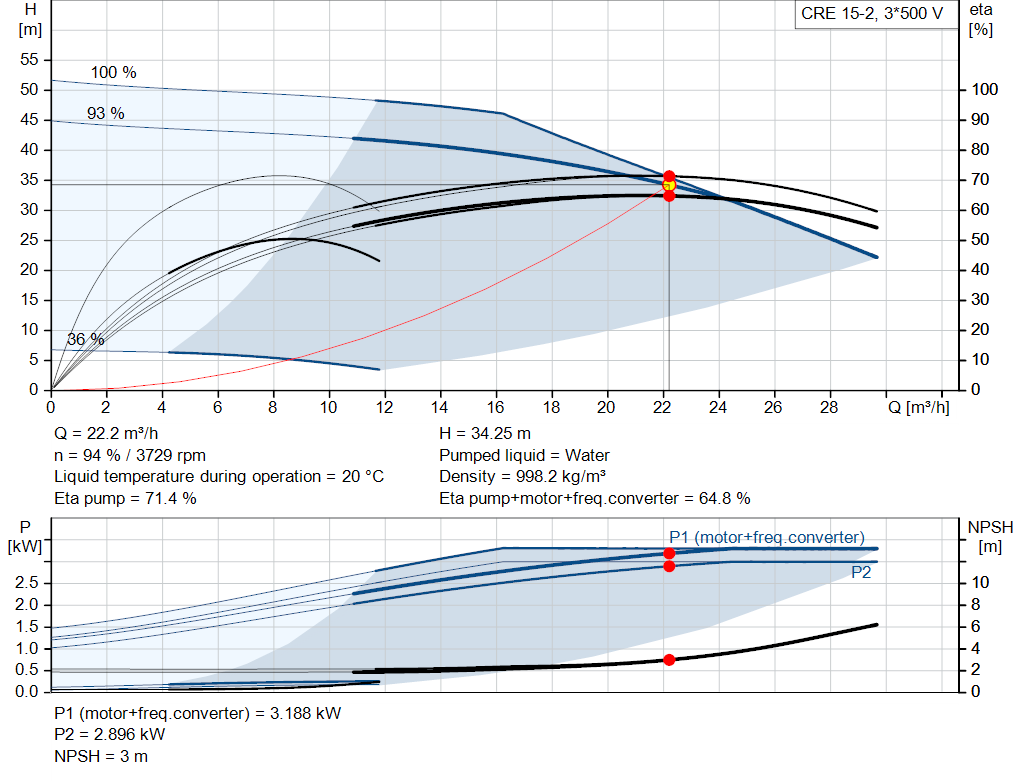

| Caudal nominal: | 22.2 m³/h |
| Altura nominal: | 34.25 m |
| Orientación de bomba: | Vertical |
| Disp. de cierre: | Single |
| Cierre primario: | HQQE |
| Código del cierre: | HQQE |
| Homologaciones: | CE,EAC,UKCA,CURUS,SEPRO |
| Homologaciones para agua potable: | WRAS,ACS |
| Tolerancia de curva: | ISO9906:2012 3B |
| Materiales: | |
| Base: | Cast iron |
| EN 1561 EN-GJL-200 | |
| ASTM A48-25B | |
| Impulsor: | Acero inoxidable |
| EN 1.4301 | |
| AISI 304 | |
| Rodamiento: | SIC |
| Instalación: | |
| Temperatura ambiente máxima: | 50 °C |
| Presión de trabajo máxima: | 16 bar |
| Presión máxima a la temp. declarada: | 16 bar / 120 °C |
| 16 bar / -20 °C | |

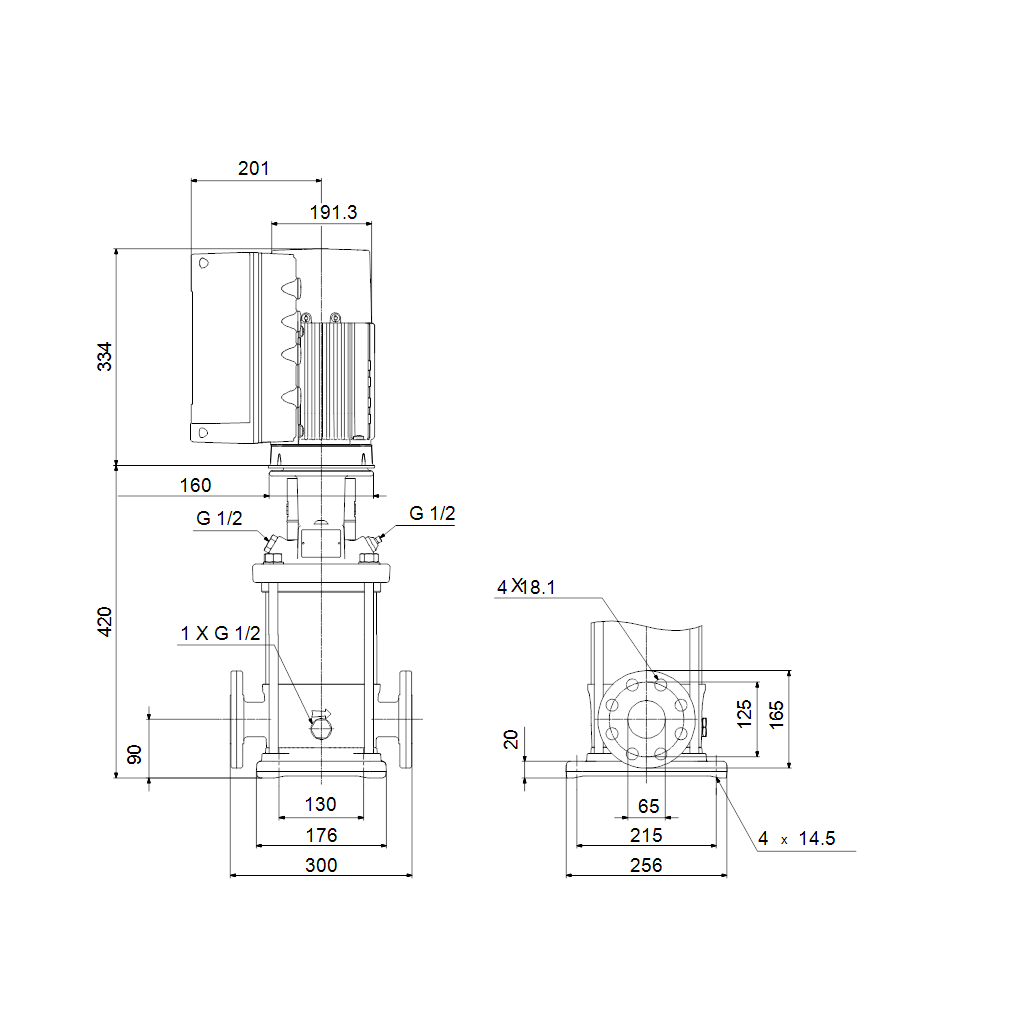

| Tipo de conexión: | DIN |
| Tamaño de la conexión de entrada: | DN 50 |
| Tamaño de la conexión de salida: | DN 50 |
| Presión nominal para la conexión: | PN 25 |
| Tamaño de la brida del motor: | FT130 |

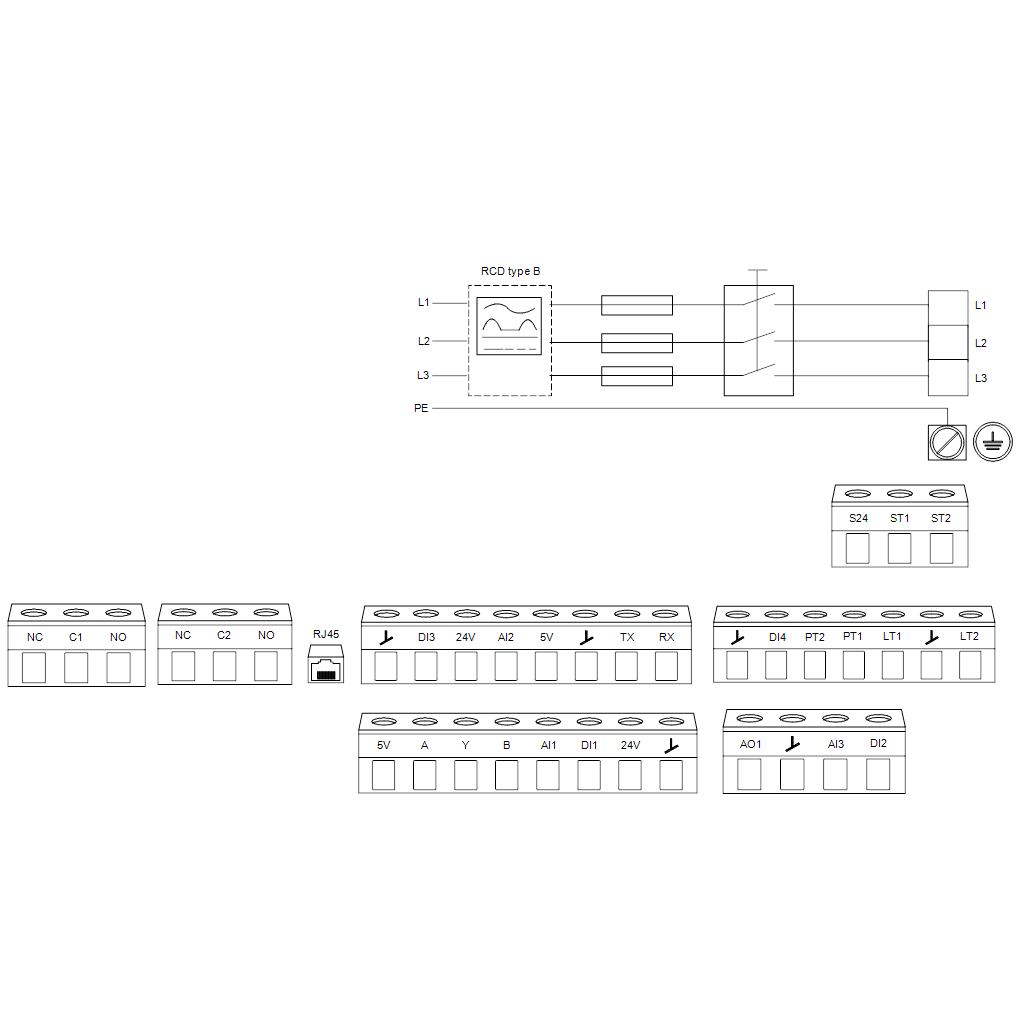

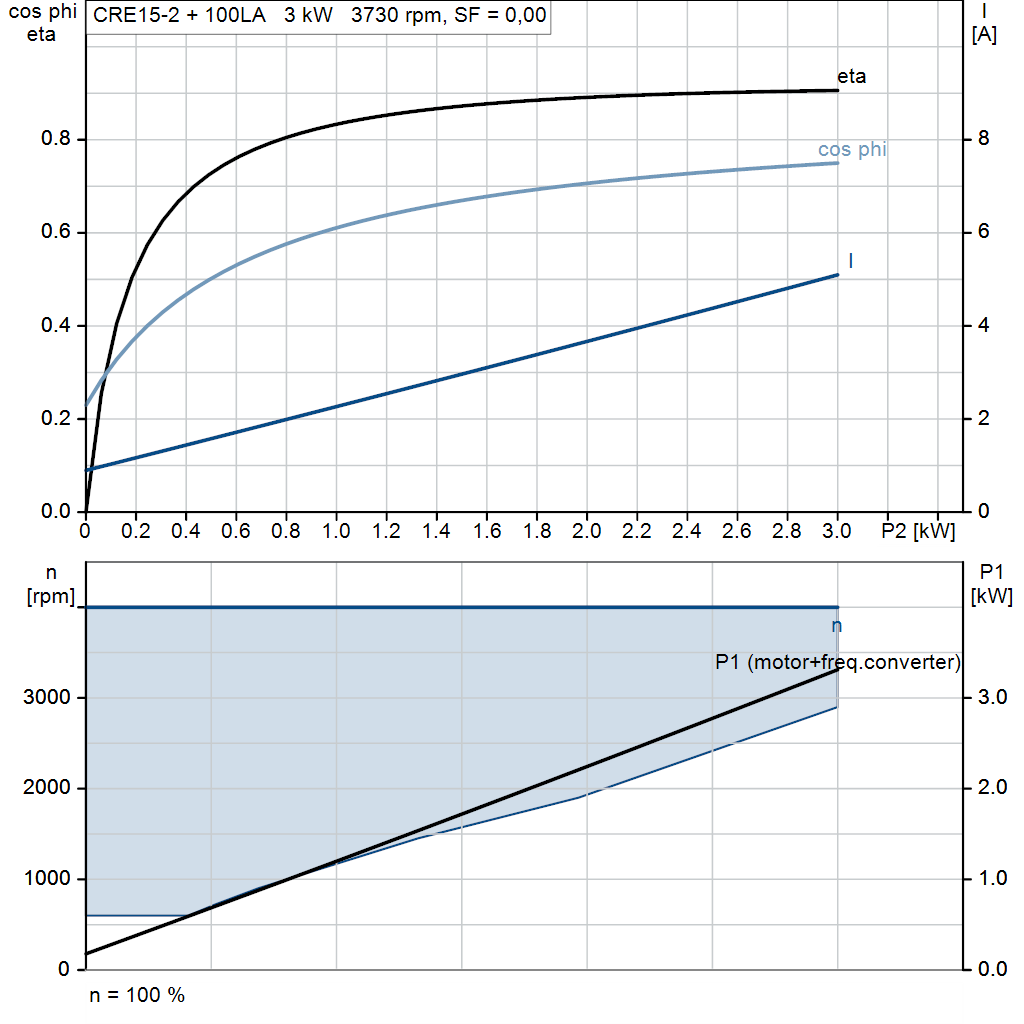

| Datos eléctricos: | |
| Normativa de motor: | IEC |
| Tipo de motor: | 100LA |
| Potencia nominal - P2: | 3 kW |
| Potencia (P2) requerida por la bomba: | 3 kW |
| Motor sobredimensionado/reducido: | Standard motor size |
| Frecuencia de red: | 50 / 60 Hz |
| Tensión nominal: | 3 x 380-500 V |
| Factor de servicio: | 0.00 |
| Intensidad nominal: | 5.80-4.80 A |
| Cos phi - factor de potencia: | 0.91-0.86 |
| Velocidad nominal: | 360-4000 rpm |
| Clase eficiencia IE: | IE5 |
| Eficiencia del motor a carga total: | 90.7 % |
| Grado de protección (IEC 34-5): | IP55 |
| Clase de aislamiento (IEC 85): | F |
| Motor N.º: | 92984045 |
| Paneles control: | |
| Frequency converter: | Built-in |
| Sensor de presión: | N |
| Otros: | |
| Posición de caja de conexiones: | 6 |
| Índice de eficiencia mínima, IE min: | 0.70 |
| Peso neto: | 55 kg |
| Peso bruto: | 83 kg |
| Volumen de transporte: | 0.37 m³ |
| País de origen.: | HU |
| Tarifa personalizada n.º: | 84137075 |
