CR 32-2-1 K-F-A-E-HQQE [96602988]
CR 32-2-1 K-F-A-E-HQQE [96602988]
No se pudo cargar la disponibilidad de retiro

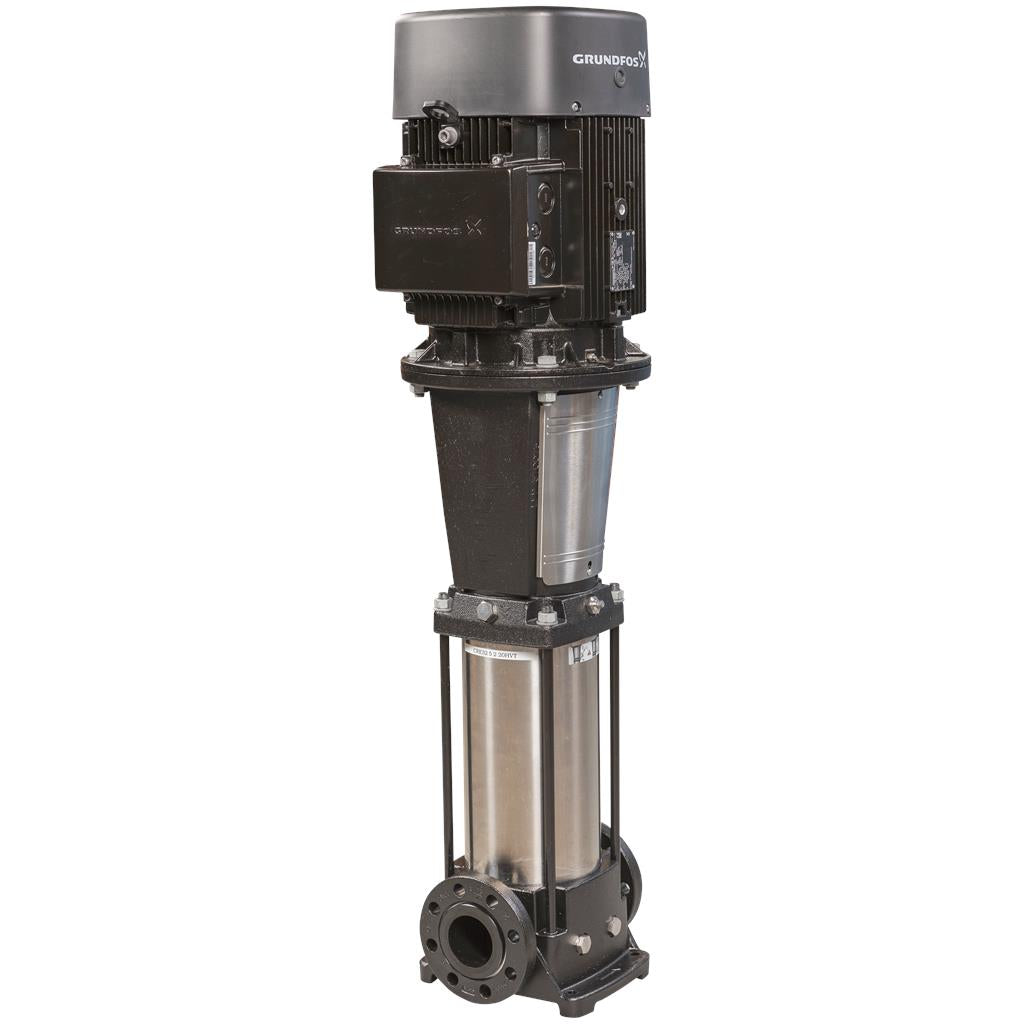

Bomba centrífuga multietapa para instalación vertical con puertos de aspiración y de descarga al mismo nivel (en línea). El cabezal de la bomba y la base están fabricados en fundición; todas las demás piezas destinadas al contacto con el líquido están fabricadas en acero inoxidable. Su diseño especial con una baja carga neta de aspiración positiva (NPSH) en la primera etapa reduce el valor NPSHr de la bomba. Un cierre mecánico de cartucho garantiza la máxima fiabilidad, permite llevar a cabo la manipulación de forma segura y facilita el acceso y el mantenimiento. La transmisión de potencia tiene lugar por medio de un acoplamiento dividido. La conexión de las tuberías se lleva a cabo por medio de bridas DIN. La bomba está equipada con un motor asíncrono de 3 fases, refrigerado por ventilador y montado sobre soportes.
Specs Table
| Líquido: | |
| Líquido bombeado: | Agua |
| Rango de temperatura del líquido: | -30 .. 120 °C |
| Temperatura del líquido durante el funcionamiento: | 20 °C |
| Densidad: | 998.2 kg/m³ |

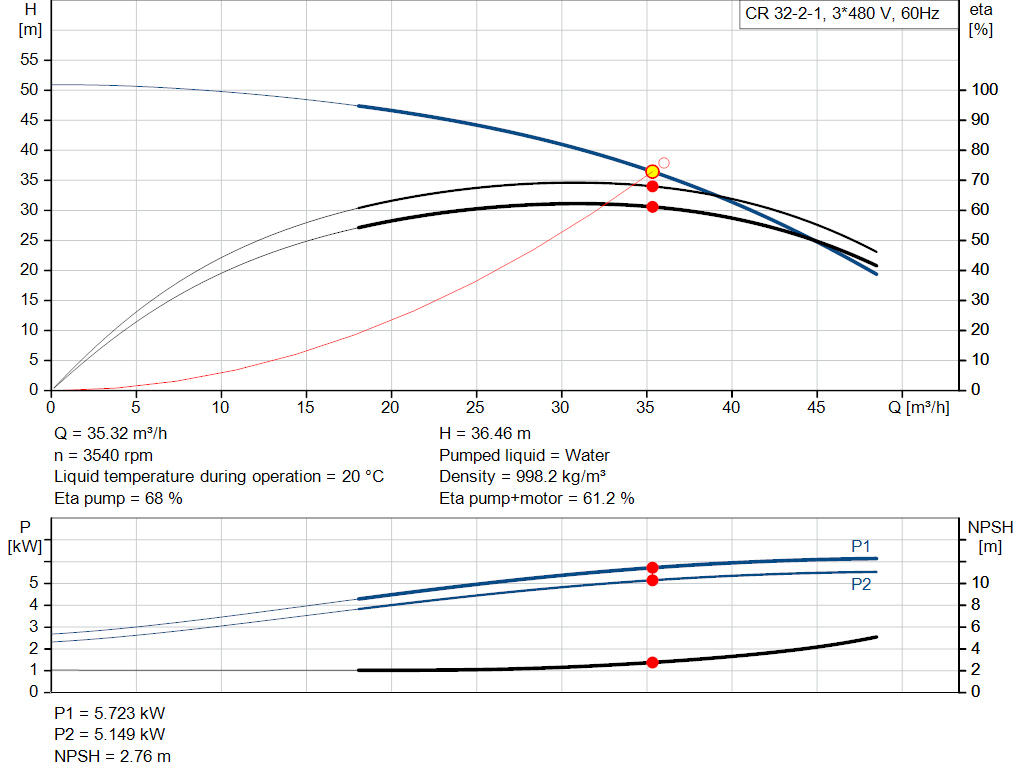

| Técnico: | |
| Velocidad predeterminada: | 3526 rpm |
| Caudal nominal: | 36 m³/h |
| Altura nominal: | 37.9 m |
| Orientación de bomba: | Vertical |
| Disp. de cierre: | Single |
| Cierre primario: | HQQE |
| Código del cierre: | HQQE |
| Homologaciones: | CE,EAC,UKCA,SEPRO |
| Homologaciones para agua potable: | WRAS,ACS |
| Tolerancia de curva: | ISO9906:2012 3B |
| Materiales: | |
| Base: | Cast iron |
| EN 1563 EN-GJS-500-7 | |
| ASTM A536 80-55-06 | |
| Impulsor: | Acero inoxidable |
| EN 1.4301 | |
| AISI 304 | |
| Rodamiento: | SIC |
| Rodamiento de soporte: | Graflon |
| Instalación: | |
| Temperatura ambiente máxima: | 60 °C |
| Presión de trabajo máxima: | 16 bar |
| Presión máxima a la temp. declarada: | 16 bar / 120 °C |
| 16 bar / -30 °C | |

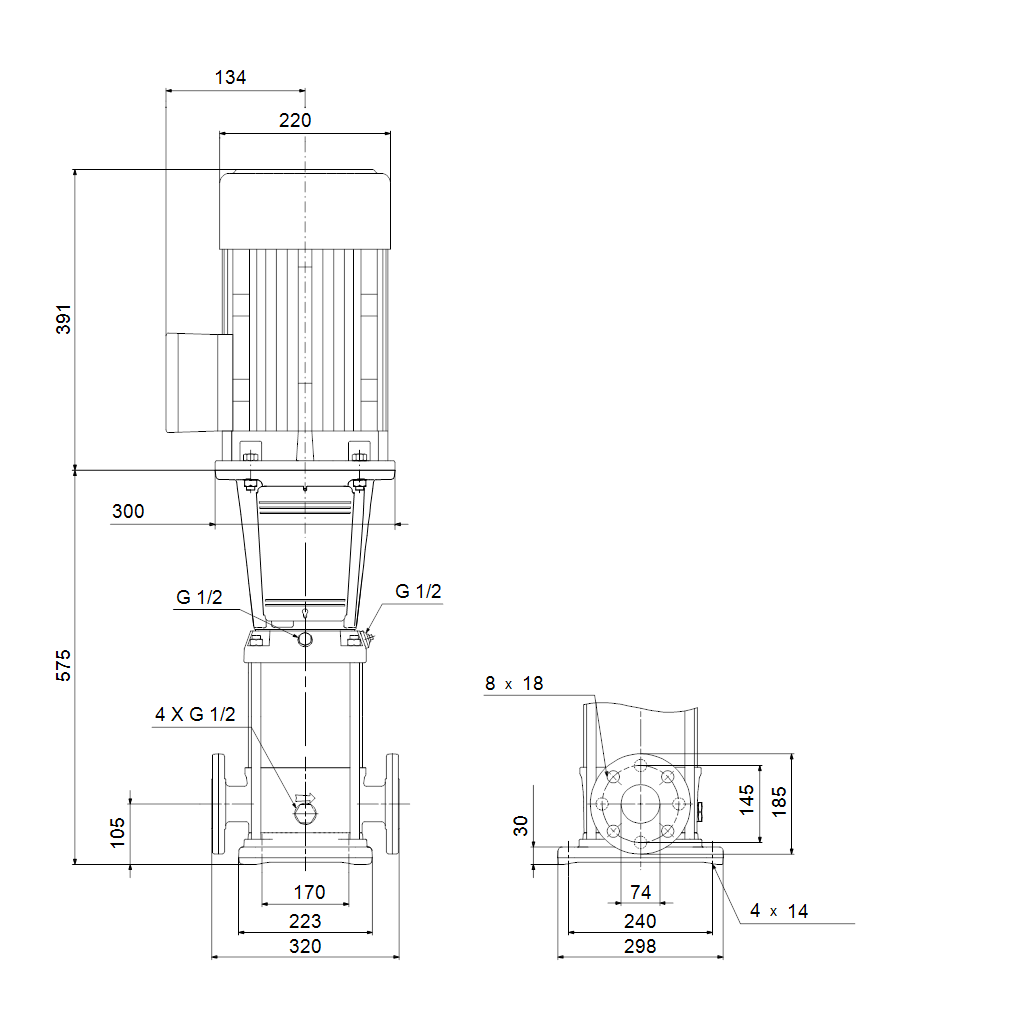

| Tipo de conexión: | DIN |
| Tamaño de la conexión de entrada: | DN 65 |
| Tamaño de la conexión de salida: | DN 65 |
| Presión nominal para la conexión: | PN 40 |
| Tamaño de la brida del motor: | FF265 |

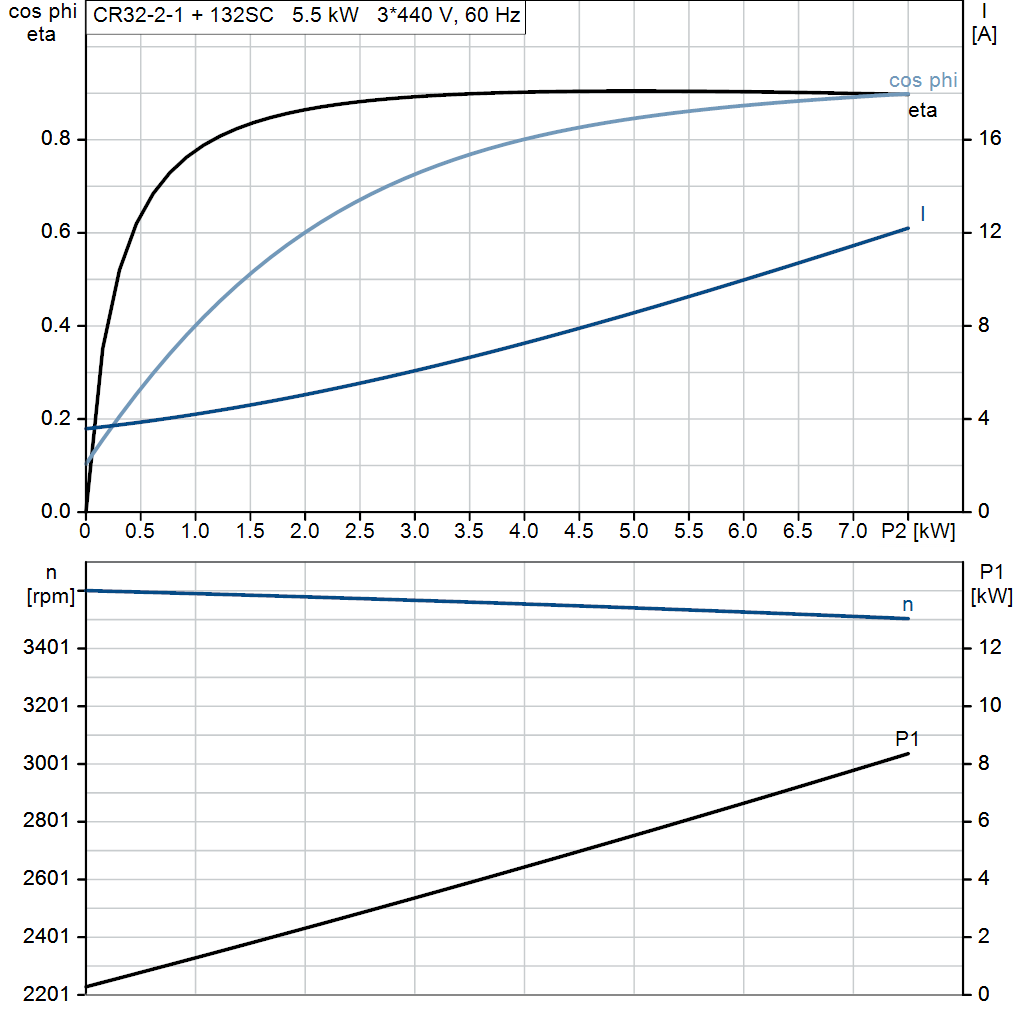

| Datos eléctricos: | |
| Normativa de motor: | IEC |
| Tipo de motor: | 132SC |
| Potencia nominal - P2: | 5.5 kW |
| Potencia (P2) requerida por la bomba: | 5.5 kW |
| Frecuencia de red: | 60 Hz |
| Tensión nominal: | 3 x 380-480D V |
| Intensidad nominal: | 10.6-9.30 A |
| Intensidad de arranque: | 1020-1480 % |
| Cos phi - factor de potencia: | 0.90-0.80 |
| Velocidad nominal: | 3510-3550 rpm |
| Clase eficiencia IE: | NEMA Premium / IE3 60Hz |
| Eficiencia del motor a carga total: | 89.5 % |
| Eficiencia del motor a una carga de 3/4: | 90.3-89.9 % |
| Eficiencia del motor a una carga de 1/2: | 89.9-87.9 % |
| Número de polos: | 2 |
| Grado de protección (IEC 34-5): | 55 Dust/Jetting |
| Clase de aislamiento (IEC 85): | F |
| Motor N.º: | 85U17417 |
| Paneles control: | |
| Frequency converter: | None |
| Otros: | |
| Posición de caja de conexiones: | 6 |
| Índice de eficiencia mínima, IE min: | 0.70 |
| Peso neto: | 93.8 kg |
| Peso bruto: | 117 kg |
| Volumen de transporte: | 0.309 m³ |
| País de origen.: | DK |
| Tarifa personalizada n.º: | 84137075 |
