CR 125-1 A-F-A-E-HQQE [99142431]
CR 125-1 A-F-A-E-HQQE [99142431]
No se pudo cargar la disponibilidad de retiro

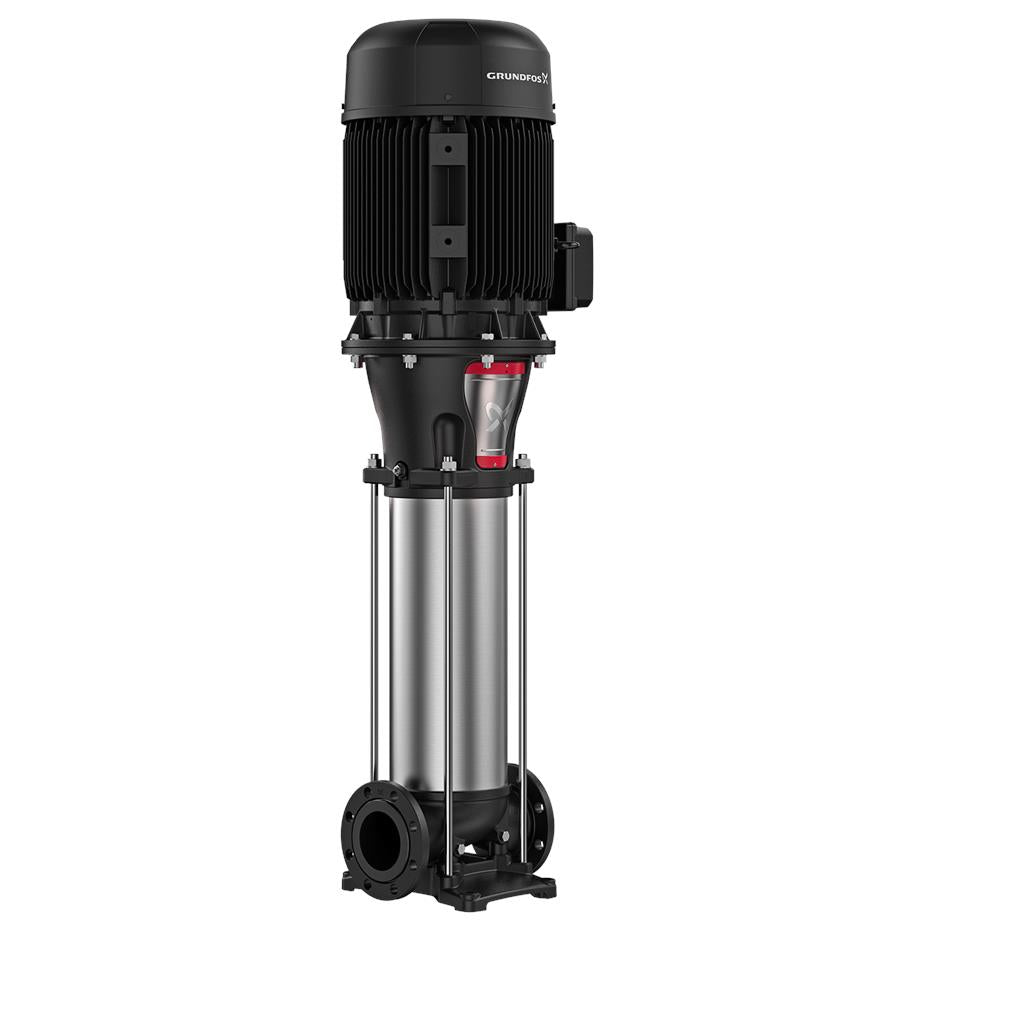

Bomba centrífuga multietapa para instalación vertical con puertos de aspiración y de descarga al mismo nivel (en línea). El cabezal de la bomba y la base están fabricados en fundición; todas las demás piezas destinadas al contacto con el líquido están fabricadas en acero inoxidable. El cierre mecánico de cartucho de Grundfos garantiza la máxima fiabilidad, permite llevar a cabo la manipulación de forma segura y facilita el acceso y el mantenimiento. La transmisión de potencia tiene lugar por medio de un acoplamiento dividido. La conexión de las tuberías se lleva a cabo por medio de bridas DIN. La bomba está equipada con un motor asíncrono de 3 fases, refrigerado por ventilador y montado sobre soportes.
Specs Table
| Líquido: | |
| Líquido bombeado: | Agua |
| Rango de temperatura del líquido: | -20 .. 120 °C |
| Temperatura del líquido durante el funcionamiento: | 20 °C |
| Densidad: | 998.2 kg/m³ |
| Técnico: | |
| Velocidad predeterminada: | 2950 rpm |

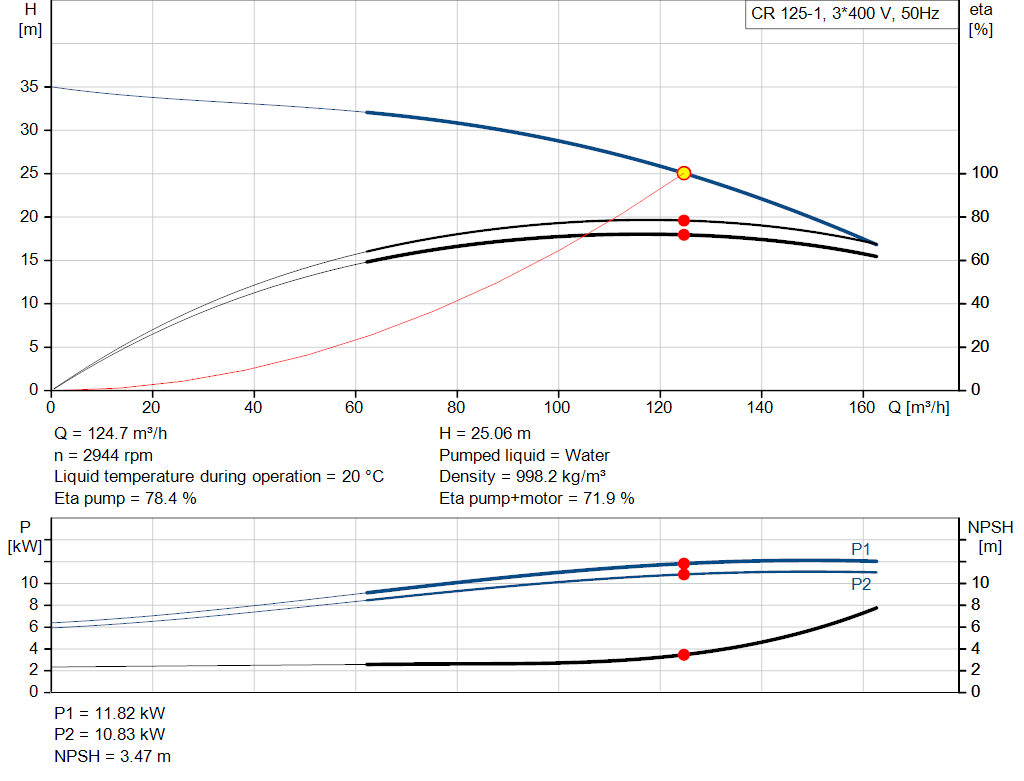

| Caudal nominal: | 125 m³/h |
| Altura nominal: | 25.2 m |
| Orientación de bomba: | Vertical |
| Disp. de cierre: | Single |
| Cierre primario: | HQQE |
| Código del cierre: | HQQE |
| Homologaciones: | CE,EAC,UKCA,SEPRO |
| Homologaciones para agua potable: | ACS |
| Tolerancia de curva: | ISO9906:2012 3B |
| Materiales: | |
| Base: | Ductile cast iron |
| EN 1563 EN-GJS-500-7 | |
| ASTM A536-84 65-45-12 | |
| Impulsor: | Acero inoxidable |
| EN 1.4301 | |
| AISI 304 | |
| Rodamiento: | WC/WC |
| Rodamiento de soporte: | Graflon |
| Material certificado conforme a: | European standards |
| Instalación: | |
| Temperatura ambiente máxima: | 60 °C |
| Presión de trabajo máxima: | 16 bar |
| Presión máxima a la temp. declarada: | 16 bar / 120 °C |
| Tipo de conexión: | DIN |
| Tamaño de la conexión de entrada: | DN 150 |
| Tamaño de la conexión de salida: | DN 150 |
| Presión nominal para la conexión: | PN 16 |
| Tamaño de la brida del motor: | FF300 |

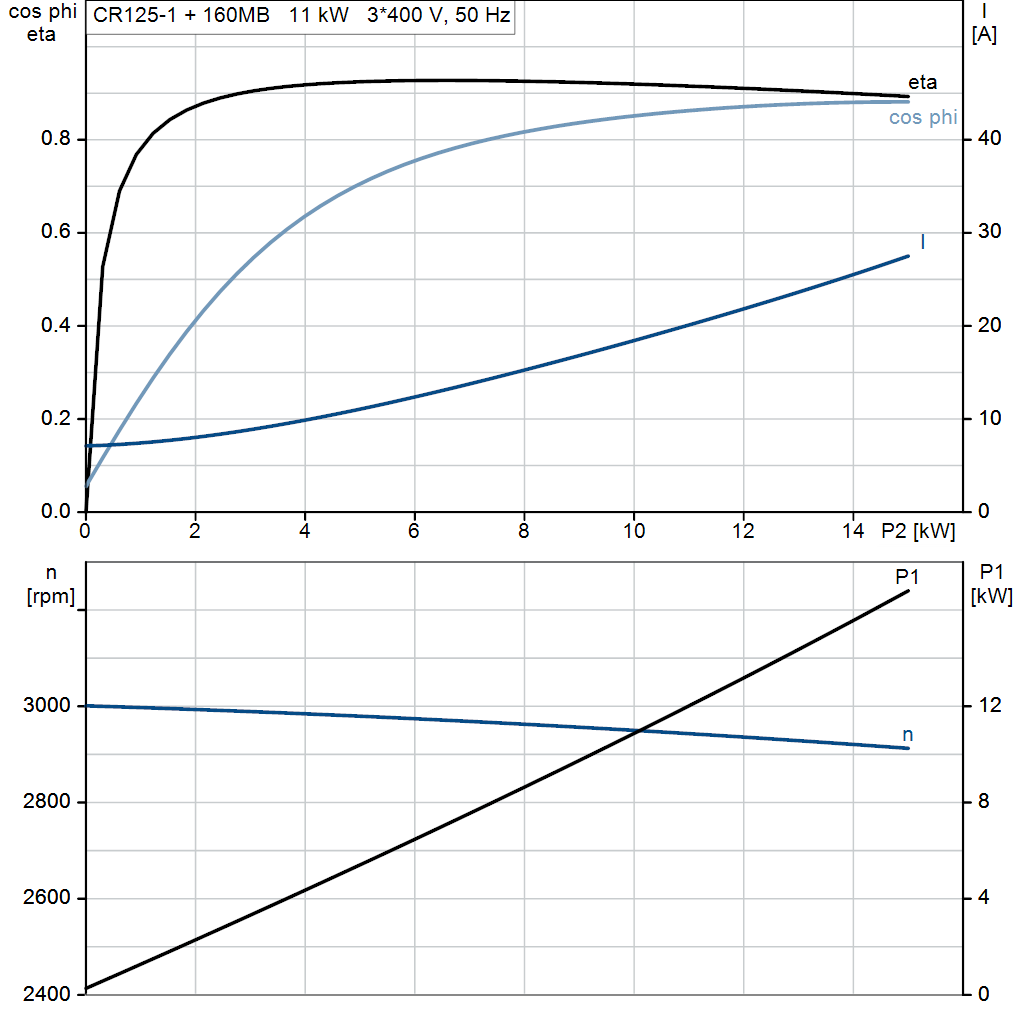

| Datos eléctricos: | |
| Normativa de motor: | IEC |
| Tipo de motor: | 160MB |
| Potencia nominal - P2: | 11 kW |
| Potencia (P2) requerida por la bomba: | 11 kW |
| Frecuencia de red: | 50 Hz |
| Tensión nominal: | 3 x 380-415D/660-690Y V |
| Intensidad nominal: | 20,8-19,8/12,0-11,8 A |
| Intensidad de arranque: | 660-780 % |
| Cos phi - factor de potencia: | 0.88-0.84 |
| Velocidad nominal: | 2940-2950 rpm |
| Clase eficiencia IE: | IE3 |
| Eficiencia del motor a carga total: | 91.2 % |
| Eficiencia del motor a una carga de 3/4: | 91.8 % |
| Eficiencia del motor a una carga de 1/2: | 91.3-91.2 % |
| Número de polos: | 2 |
| Grado de protección (IEC 34-5): | 55 Dust/Jetting |
| Clase de aislamiento (IEC 85): | F |
| Motor N.º: | 85U17524 |
| Paneles control: | |
| Frequency converter: | None |
| Otros: | |
| Posición de caja de conexiones: | 6 |
| Índice de eficiencia mínima, IE min: | 0.70 |
| Peso neto: | 229 kg |
| Peso bruto: | 293 kg |
| Volumen de transporte: | 1.14 m³ |
| VVS danés n.º: | 386031010 |
| Finés: | 4925543 |
| Dispositivo de gestión de empuje: | N |
| País de origen.: | DK |
| Tarifa personalizada n.º: | 84137075 |
