CR 10-12 A-FJ-A-V-HQQV [96503511]
CR 10-12 A-FJ-A-V-HQQV [96503511]
No se pudo cargar la disponibilidad de retiro

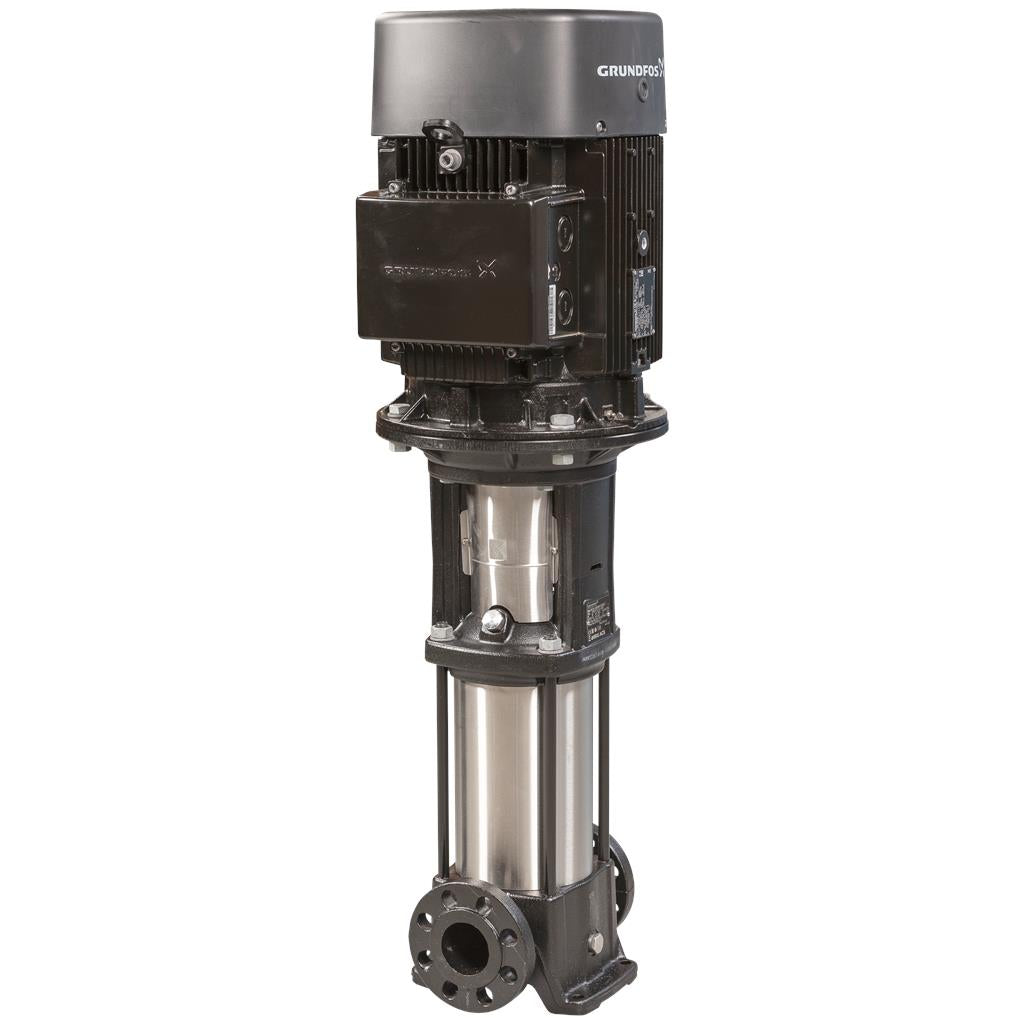

Bomba centrífuga multietapa para instalación vertical con puertos de aspiración y de descarga al mismo nivel (en línea). El cabezal de la bomba y la base están fabricados en fundición; todas las demás piezas destinadas al contacto con el líquido están fabricadas en acero inoxidable. Un cierre mecánico de cartucho garantiza la máxima fiabilidad, permite llevar a cabo la manipulación de forma segura y facilita el acceso y el mantenimiento. La transmisión de potencia tiene lugar por medio de un acoplamiento dividido. La conexión de las tuberías se lleva a cabo por medio de bridas DIN-JIS. La bomba está equipada con un motor asíncrono de 3 fases, refrigerado por ventilador y montado sobre soportes.
Specs Table
| Líquido: | |
| Líquido bombeado: | Agua |
| Rango de temperatura del líquido: | -20 .. 90 °C |
| Temperatura del líquido durante el funcionamiento: | 20 °C |
| Densidad: | 998.2 kg/m³ |

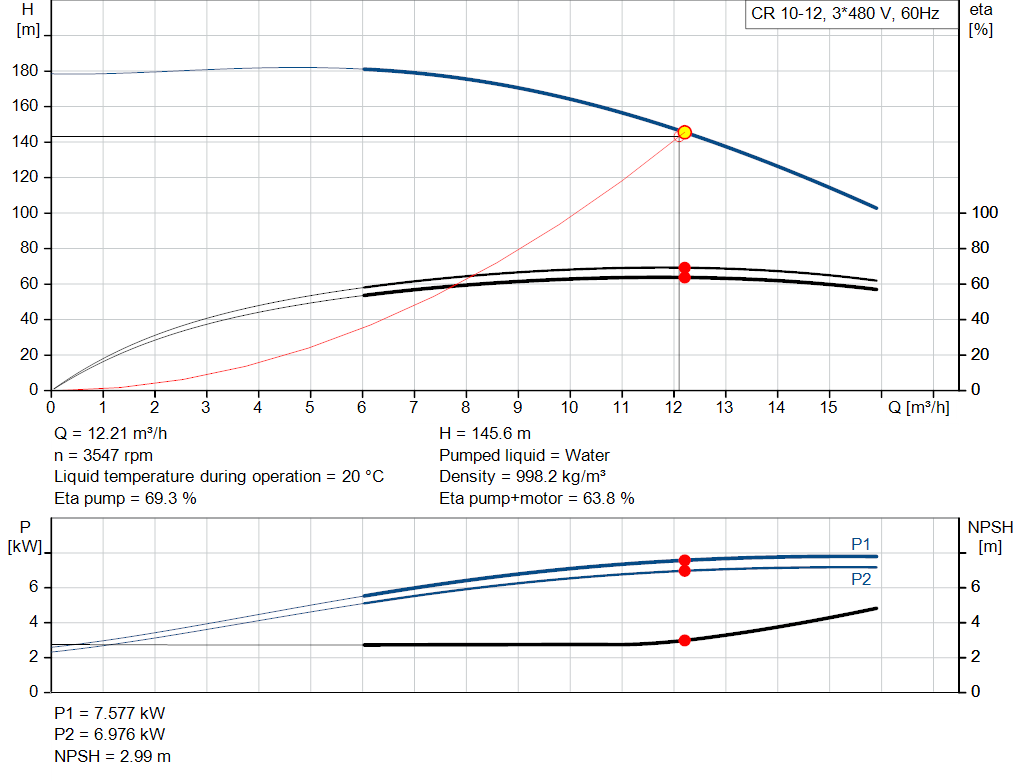

| Técnico: | |
| Velocidad predeterminada: | 3525 rpm |
| Caudal nominal: | 12.1 m³/h |
| Altura nominal: | 143.2 m |
| Orientación de bomba: | Vertical |
| Disp. de cierre: | Single |
| Cierre primario: | HQQV |
| Código del cierre: | HQQV |
| Homologaciones: | CE,EAC,UKCA,SEPRO |
| Homologaciones para agua potable: | WRAS |
| Tolerancia de curva: | ISO9906:2012 3B |
| Materiales: | |
| Base: | Cast iron |
| EN 1561 EN-GJL-200 | |
| ASTM A48-25B | |
| Impulsor: | Acero inoxidable |
| EN 1.4301 | |
| AISI 304 | |
| Rodamiento: | SIC |
| Instalación: | |
| Temperatura ambiente máxima: | 60 °C |
| Presión de trabajo máxima: | 25 bar |
| Presión máxima a la temp. declarada: | 25 bar / 90 °C |
| 25 bar / -20 °C | |
| Tipo de conexión: | DIN / JIS |
| Tamaño de la conexión de entrada: | DN 40 |
| 1 1/2 inch | |
| Tamaño de la conexión de salida: | DN 40 |
| Presión nominal para la conexión: | PN 25 |
| Entrada nominal de brida: | 300 lb |
| Tamaño de la brida del motor: | FF265 |

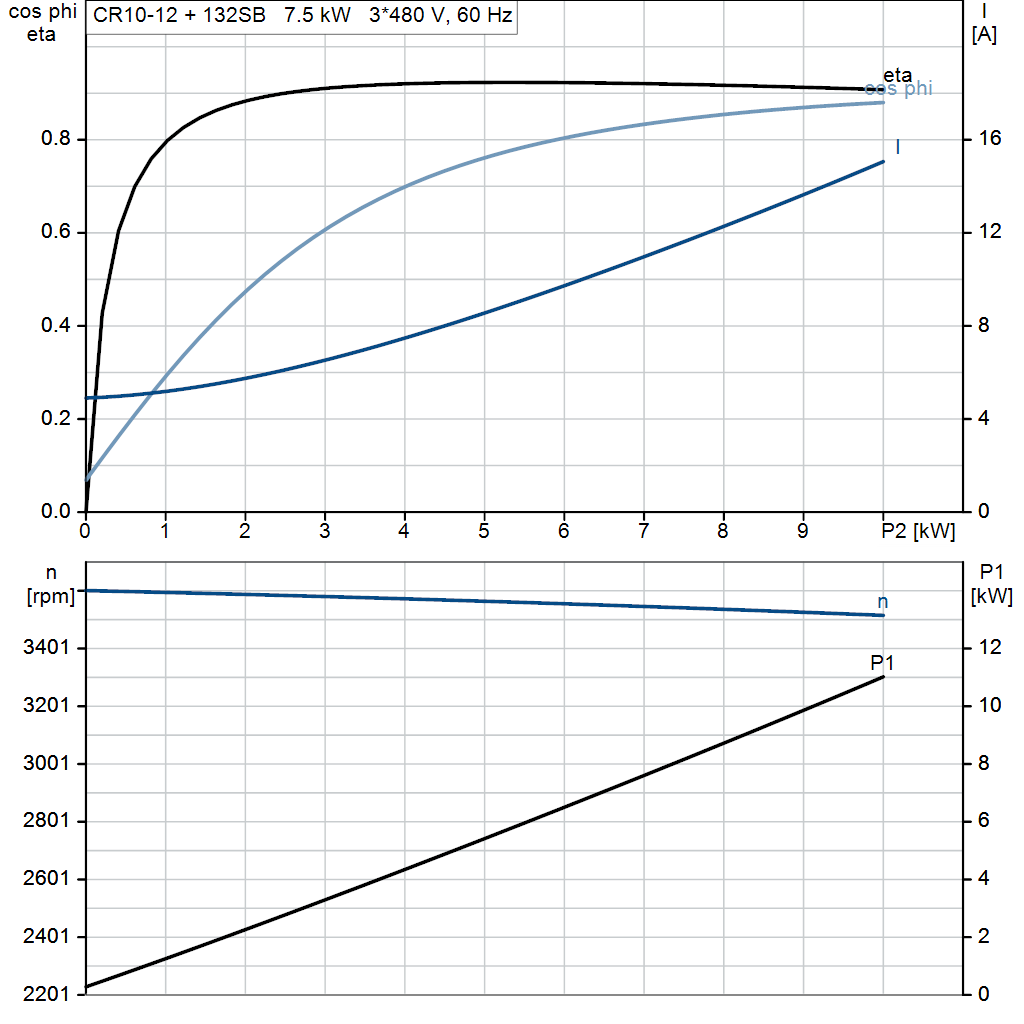

| Datos eléctricos: | |
| Normativa de motor: | IEC |
| Tipo de motor: | 132SB |
| Potencia nominal - P2: | 7.5 kW |
| Potencia (P2) requerida por la bomba: | 7.5 kW |
| Frecuencia de red: | 60 Hz |
| Tensión nominal: | 3 x 400-480D/690Y V |
| Intensidad nominal: | 13,8-12,0/8,10 A |
| Intensidad de arranque: | 750-1050 % |
| Cos phi - factor de potencia: | 0.88-0.82 |
| Velocidad nominal: | 3500-3530 rpm |
| Clase eficiencia IE: | NEMA Premium / IE3 60Hz |
| Eficiencia del motor a carga total: | 90.2 % |
| Eficiencia del motor a una carga de 3/4: | 90.9-90.7 % |
| Eficiencia del motor a una carga de 1/2: | 91.1-89.7 % |
| Número de polos: | 2 |
| Grado de protección (IEC 34-5): | 55 Dust/Jetting |
| Clase de aislamiento (IEC 85): | F |
| Motor N.º: | 85U17522 |
| Paneles control: | |
| Frequency converter: | None |
| Otros: | |
| Posición de caja de conexiones: | 6 |
| Índice de eficiencia mínima, IE min: | 0.70 |
| Peso neto: | 103 kg |
| Peso bruto: | 125 kg |
| Volumen de transporte: | 0.285 m³ |
| País de origen.: | HU |
| Tarifa personalizada n.º: | 84137075 |
