CME 3-2 A-R-I-V-AQQV U-A-D-N [98394781]

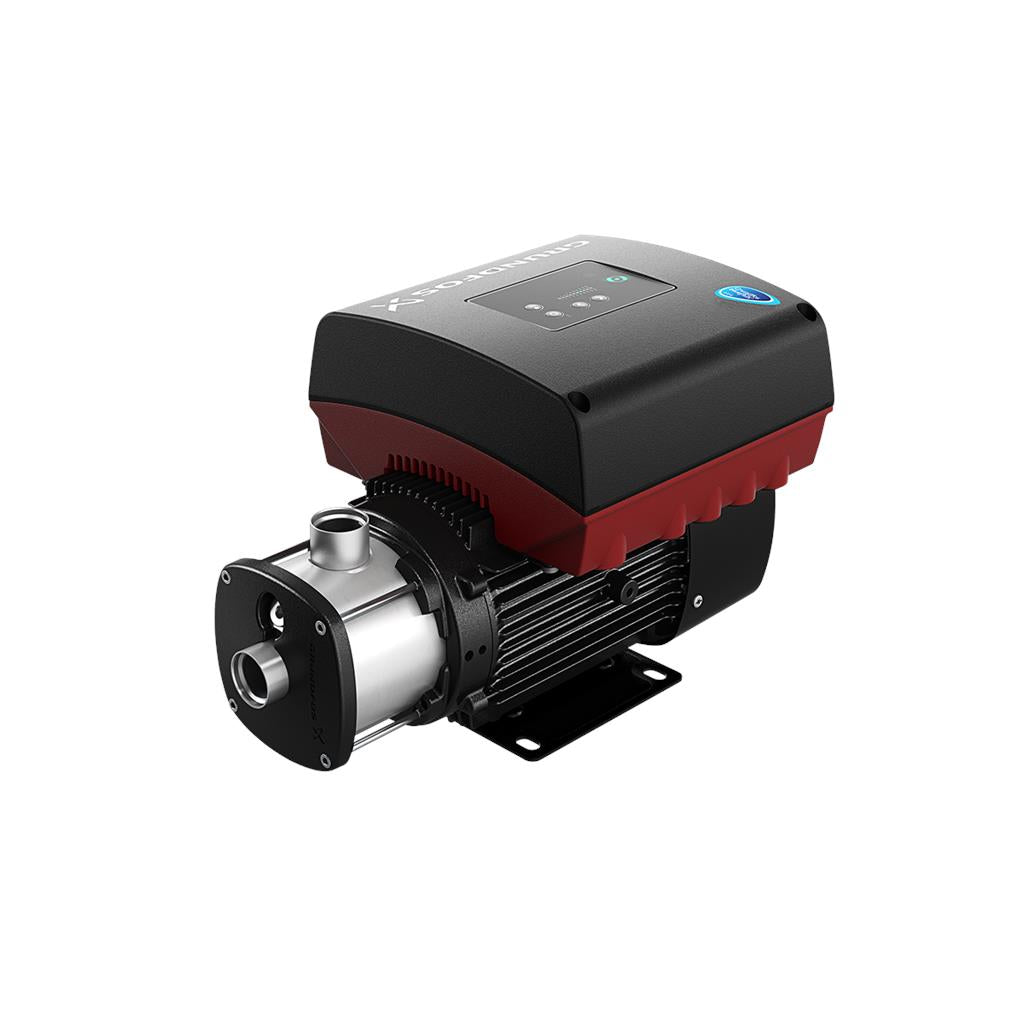

Bomba centrífuga de aspiración axial compacta, fiable, horizontal y multietapas con puerto de aspiración axial y puerto de descarga radial. Las piezas de la bomba destinadas al contacto con el líquido son de acero inoxidable. El cierre mecánico es de junta tórica y no equilibrado, y posee un diseño especial. La conexión de las tuberías se lleva a cabo por medio de roscas de tubería Whitworth internas, Rp (ISO 7/1). La bomba está equipada con un motor síncrono de imanes permanentes de 1 fases, refrigerado por ventilador. El nivel de eficiencia del motor de acuerdo con la norma IEC 60034-30-2 es IE5. El motor incluye un convertidor de frecuencia y un controlador PI en la caja de conexiones. Ello facilita el control variable y continuo de la velocidad del motor, lo cual, a su vez, permite adaptar el rendimiento a un determinado conjunto de requisitos. Un panel de control situado en la caja de conexiones del motor facilita el establecimiento del punto de ajuste necesario, así como la configuración de la bomba en los modos “Mín.”, “Máx.” o “Parada”. El indicador Grundfos Eye del panel de control proporciona información visual acerca del estado de la bomba:

“Encendido”: El motor se encuentra en funcionamiento (indicadores luminosos de color verde girando) o en espera (indicadores luminosos de color verde estáticos). “Aviso”: El motor continúa en funcionamiento (indicadores luminosos de color amarillo girando) o se ha detenido (indicadores luminosos de color amarillo estáticos). “Alarma”: El motor se ha detenido (indicadores luminosos de color rojo intermitentes).

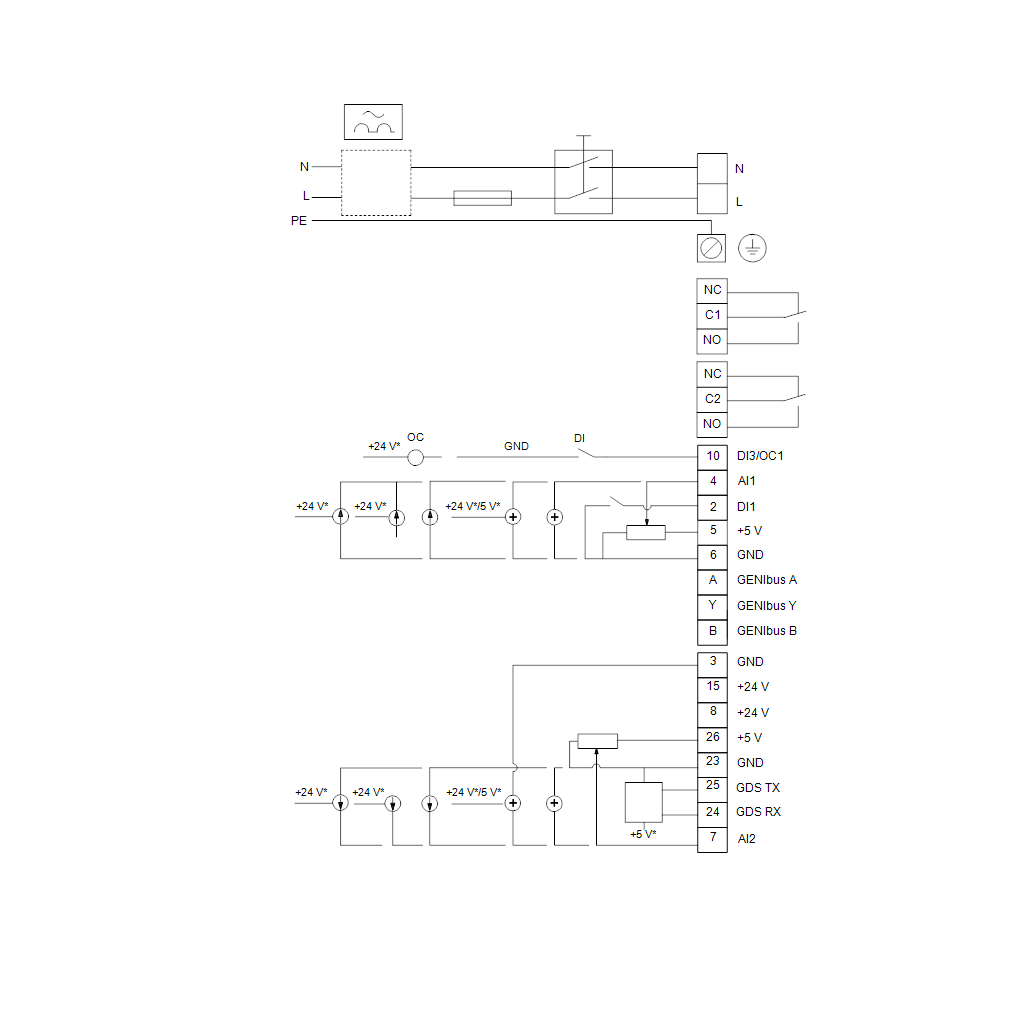

La comunicación con la bomba es posible por medio del accesorio de control remoto Grundfos GO Remote. El accesorio de control remoto, además, facilita el ajuste y la lectura de parámetros como el “Valor actual”, la “Velocidad”, la “Potencia de entrada” y el “Consumo energético” total. La caja de conexiones contiene terminales que facilitan el establecimiento de las siguientes conexiones:

una entrada digital dedicada; dos entradas analógicas (0(4)-20 mA, 0-5 V, 0-10 V, 0,5-3,5 V); tensión de alimentación de 5 V para potenciómetro y sensor; una entrada digital configurable o salida de colector abierto; entrada y salida para sensor digital de Grundfos; alimentación de 24 V para los sensores; dos salidas de relé de señal (contactos de libre potencial); conexión GENIbus; interfaz para módulo Fieldbus CIM de Grundfos.
